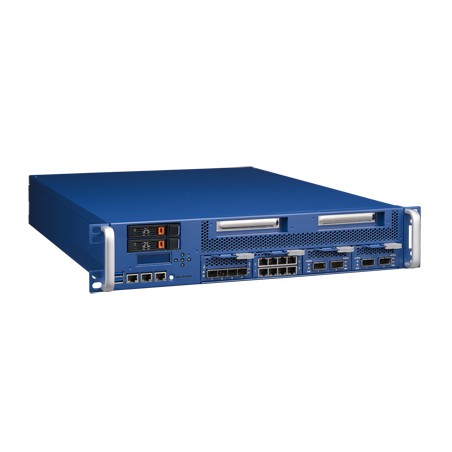

Advantech FWA-6520-01E

A legújabb Intel® Xeon® processzor platformon alapuló FWA-6520 rendszer egyenes továbbfejlesztése az Advantech vezető FWA-6510 kétfoglalatos platformjának. Az FWA-6520-at úgy tervezték, hogy 2U rackbe szerelhető alapterületű, maximális teljesítményt, skálázhatóságot és funkcionalitást biztosítson. Ez a többmagos processzor alapú, csúcskategóriás hálózati kommunikációs eszköz számítási teljesítményre és nagy sebességű, nagy sűrűségű I/O-ra optimalizált, a kategóriájában legjobb energiahatékonysággal.

Két Intel® Xeon E5-2600 v3 processzor (Socket R3) biztosítja a legújabb architektúrális fejlesztéseket, nagyobb chipen belüli gyorsítótár memóriákat, valamint két, akár 9,6GT/s sebességgel működő Intel® QuickPath Interconnect-et a csökkentett, foglalatközi memória I/O késleltetések és a megnövelt átviteli sebesség érdekében. Mindegyik foglalat 4 DDR4 csatornát támogat, akár 2133 MHz-es sebességgel, akár 512 GB ECC memóriához, ha a legújabb RDIMM technológiát használja. A fejlett RAS üzemmódok, mint például a tükrözés és a takarékosság, növelik a platform megbízhatóságát. A fejlett termikus rendszertervezés lehetővé teszi a 135 W TDP-vel rendelkező processzorok támogatását a standard SKU-kon és akár 145 W-os TDP-vel rendelkező speciális SKU-kon, amelyek az Advantech Customized COTS keretrendszerén keresztül érhetők el. Ez lehetővé teszi, hogy a készülék a szokásos 12 és 14 magos processzoroktól a ma kapható legnagyobb teljesítményű 18 magos processzorokig skálázható legyen.

A 80 PCIe Express sávval az FWA-6520 akár 8 hálózati mezzaninkártyát (NMC) is támogathat a moduláris, konfigurálható hálózati I/O és gyorsítás érdekében. A PCIe gen3 technológia minden NMC-helyen elegendő sávszélességet biztosít több 40GbE és négy 10GbE modul támogatásához. A platform készen áll a dupla méretű NMC-k támogatására a jövőbeni 100GbE csatlakozási lehetőséggel történő frissítésekhez.

Az Aspeed legújabb iBMC AST2400 és az AMI MegaRAC IPMI csomagján alapuló fejlett Lights Out Management javítja a rendszer kezelhetőségét és megbízhatóságát, és biztosítja a platform hőkezelését, H/W felügyeletét és felügyeletét. A távoli firmware-frissítési képesség és a hardveralapú BIOS-redundancia az FWA-6520-at ideális platformmá teszi a kritikus fontosságú és nagy rendelkezésre állású hálózatok számára. Az elülső és hátsó forró cserélhető FRU-k, mint például a táp- és ventilátor modulok, valamint a szervizbarát tervezési jellemzők, mint például a ventilátor meghibásodását jelző LED-ek tovább segítik a rendszer leállási idejének csökkentését és a szervizelhetőség javítását.

A szabványos két PCI Express bővítőhely támogatása és a TPM (Trusted Platform Module) a fokozott platformbiztonság érdekében kiegészíti a platform funkciókészletét. A menedzsment és IO elemek közé tartozik két menedzsment Ethernet port, egy konzolport, két USB port, egy LCD modul, LED-ek a tápellátás/helymeghatározás/riasztás jelzésére és két elölről tölthető 2,5"-os SATA HDD/SSD.

A rendszer megfelel az FCC, UL, CB, CCC és RoHS szabványoknak.

Processzor rendszer	Processzor	2 x Intel® Xeon® E5-2600 v3/v4 Socket R3
	Magszám	8C/10C/12C/14C/16C/18C/20C/22C
	Frekvencia	2.0GHz/2.1GHz/2.2GHz/2.3GHz/2.4GHz/2.6GHz
	L2 gyorsítótár	30MB ~ 55 MB
	Chipset	C612
	BIOS	AMI EFI 64 Mbit
Virtualizáció	VT-x	VT-x
Memória	Technológia	DDR4, 2133/2400MHz
	Max. Kapacitás	256 GB (CPU0x8,CPU1x8)
	Aljzat	16 x 288 tűs RDIMM
	ECC támogatás	Igen
Hálózatépítés	Vezérlő	1 x Intel® I210
	1GbE	2 x 10/100/1000 Mbps RJ45 Intel® I210 chipen keresztül
	LAN bypass Speciális	Az NMC által nyújtott LBP-támogatás
	LAN bypass Legacy	-
Bővítés	PCIe x 16	2 x FH/HL
	NMC	4 NMC
Tárolás	2,5" HDD/SSD	Max. 2 x 2,5" HDD/SSD
	mSATA SSD	2 x mSATA
I/O	Konzol port	1
	USB3.0	2
	Egyéb	1 x bekapcsológomb
LCD modul	LCD modul	16 x 2 grafikus kijelző, 5 gomb
Power	Teljesítmény típus	AC, redundáns DC, redundáns (opcionális)
	Watts	820W
	Bemenet	100 V ~ 240 V
	Csatlakozó	AC 3pin dugó
Környezetvédelem	Üzemi hőmérséklet (légáram 0,7 m/sec)	0 ~ 40 °C
	Nem működő hőmérséklet	-20 ~ 80° C és 40° C @ 95% relatív páratartalom Nem kondenzáló páratartalom
	Rezgésállóság	SSD-vel: IEC 60068-2-64, 5-500Hz, 1 óra/tengely
	Sokkvédelem	SSD-vel: 10G, IEC-60068-2-27, fél szinusz, 11ms időtartam
Hűtés	Hűtés	3x rendszer FAN intelligens FAN-nel
Mechanikus	Construction	Vas
	Szerelés	2U Rackmount
	Méretek (szélesség x magasság x mélység)	430 x 88x 558 mm (16.9" x 3.4" x 22")
	Súly	20 kg
OS támogatás		Linux (CentOS, Red Hat, Ubuntu)
Advantech S/W csomagok	QuickStart Linux kép	IPMI eszköz, LCD4Linux, Speciális LBP segédprogram
	Egyéni csomag	Haladó LBP könyvtár
IPMI	IPMI	IPMI v2.0 kompatibilis BMC webes felülettel (AMI MegaRAC SP-X)
Tanúsítás		CE/FCC/CB/UL/CCC
