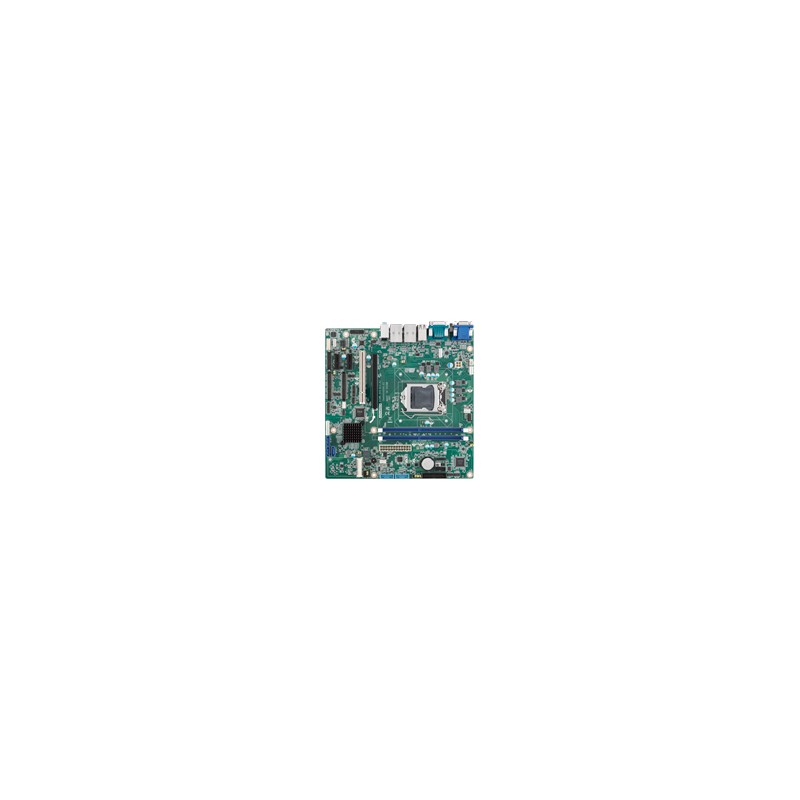

Advantech AIMB-505G2-00A1E
LGA1151 mATX DP/DVI/eDP/SATAIII/10 COM/H
- Intel® Core™ i7/i5/i3 processzor támogatása H110 lapkakészlettel.
- Két DIMM foglalat támogatja az akár 32 GB DDR4 2133 MHz-es SDRAM memóriát.
- Támogatja a VGA, DP, DVI, eDP, LVDS (opcionális) és két GbELAN kettős kijelzőt.
- Támogatja a 10 COM, 8 USB 3.0, 6 USB 2.0, TPM 1.2 (opcionálisan).
- Támogatja a WISE PaaS/DeviceOn, McAfee, Acronis, Edge AI Suite és a beágyazott szoftver API-kat.
Feltételek és feltételek
* Az Advantech termékverziókat a terméknév utolsó két karaktere azonosítja, a későbbi betűk pedig az újabb verziókat jelölik (pl. AE, BE, CE stb.). A termék egyéb verzióinak megtekintéséhez kattintson ide: Advantech AIMB-505G2-00A1E
Alaplap formátum | Alaplap formátum | Micro ATX |
Processzor | CPU | Intel Core i7/ i5/ i3/ Pentium/ Celeron |
CPU TDP | 65W / 35W | |
BIOS | AMI EFI 128Mbit | |
Magszám | 2 / 4 | |
Frekvencia | 2.3GHz ~ 3.6GHz | |
Memória | Max. Kapacitás | 32 GB |
Processzor | L3 gyorsítótár | 2 ~ 8MB |
Chipset | Intel H110 | |
Memória | Technológia | DDR4 2133MHz |
Megjelenítés | Vezérlő | Intel HD Graphics |
Grafikus motor | DirectX11.1, Open GL 4.0 | |
Grafikus memória | Legfeljebb 1 GB megosztott memória 2 GB vagy annál nagyobb rendszermemória telepítése esetén | |
VGA | Akár 1920 x 1200 60 Hz-en | |
Memória | ECC támogatás | Nem |
Megjelenítés | LCD (TTL/LVDS/eDP) | eDP: 3840x2160@ 60Hz támogatás / LVDS: 48bites 1920x1200 támogatás (opcionális) |
Memória | Aljzat | 2 x 288 tűs DIMM |
Megjelenítés | DDI (HDMI/DVI/DisplayPort) | DP: maximális felbontás 4096 x 2304 @ 60Hz |
Többszörös kijelző | Kettős | |
Bővítés | PCI Express x 16 | 1 |
PCI | 1 | |
PCI Express x 1 | 2 | |
SMBus | 1 | |
Ethernet | Vezérlő | GbE LAN1: Realtek RTL8111G-CG, GbE LAN2: Realtek RTL8111G-CG |
Sebesség | 10/ 100/ 1000 Mbps | |
Audio | Audio interfész | HD Audio |
CODEC | Realtek ALC892, nagy felbontású hang (HD) | |
Csatlakozó | 2 (Line out, Mic-in) | |
Ethernet | Csatlakozó | RJ45 x 2 |
Watchdog időzítő | Watchdog időzítő | Igen |
Tárolás | RAID | Nincs |
SATA | 3 x SATA III (Max. adatátviteli sebesség 600 MB/s) | |
I/O | GPIO | 8 bites GPIO |
USB3.0 | 8 | |
USB2.0 | 6 | |
COM port | 10 ( 8 x RS232, 2 x RS232/ 422/ 485) | |
Billentyűzet | 1 | |
TPM | Opcionális | |
Intelligens ventilátor | 4 | |
Power | Teljesítmény típus | ATX |
Csatlakozó | ATX24P | |
Energiafogyasztás (teljes terhelés) | 3,66A @ 5V / 1,05A @ 3,3V / 6,02A @12V / 0,29A @ 5Vsb / 0A @ -12V /2,88A @ 5V / 1,06A @ 3,3V / 3,3A @12V / 0,36A @ 5Vsb / 0,01A @ -12V | |
Akkumulátor | Lítium 3 V / 200 mAh | |
Környezetvédelem | Működési hőmérséklet | 0 ~ 60° C (üzemi páratartalom: 40° C @ 95% RH nem kondenzáló) |
Nem üzemi hőmérséklet | -20 ~ 70° C és 60° C @ 95% relatív páratartalom, nem kondenzálódik | |
Rezgésállóság | 3.5 Grm (nem üzemmód) | |
Fizikai | Méret (mm) | 244 x 244 mm |
Súly | 1,2 kg (2,64 lb), a teljes csomag súlya | |
Operációs rendszer | Microsoft Windows | Igen |
Linux | Igen | |
SUSIAccess | Igen | |
Tanúsítás | EMC | CE, FCC |
Letöltés
AIMB-505_DS(03.28.19)20190328160512.pdf
AIMB-505_DS(03.28.19)20190328160512.pdf
