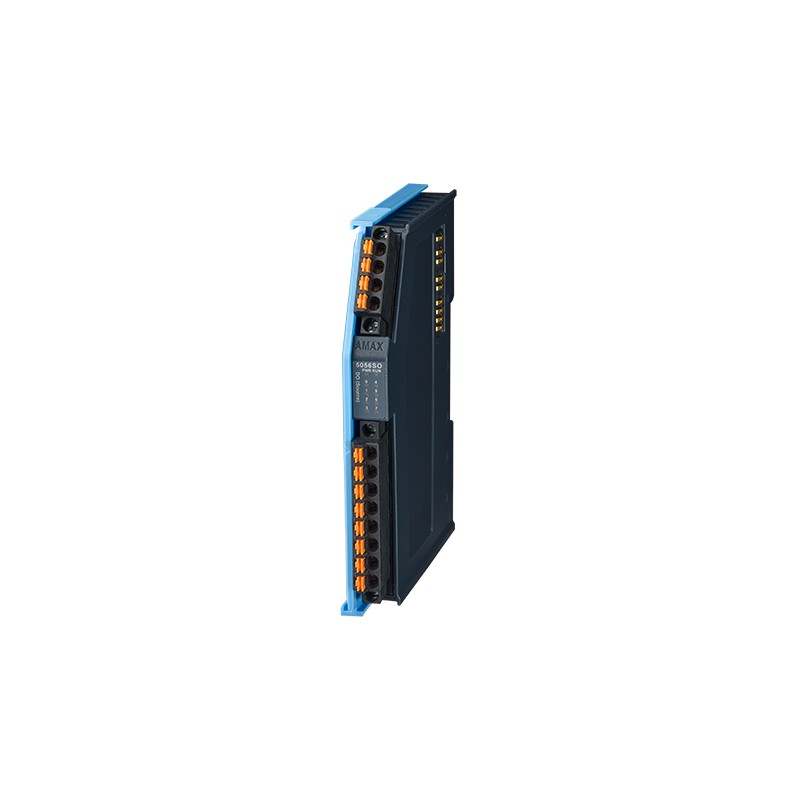

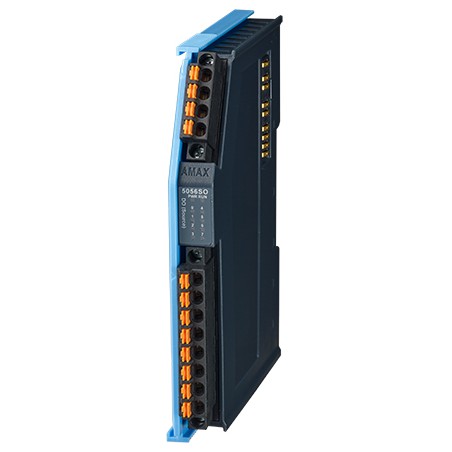

* Obrázky jsou pouze ilustrační. Viz specifikace výrobce (datasheet).
Soubory ke stažení:
insert_drive_file AMAX-5051_5056_5056SO_DS(030320)20200305115705.pdf
Obchodní podmínky
| Digitální výstup | Typ výstupu | Zdroj |
| Kanály | 8 | |
| Výstupní zpoždění | Od logické úrovně 0 na 1: 150 μs Od logické úrovně 1 na 0: 2 ms | |
| Jmenovitý výstupní proud | Logická úroveň 1: 0,5 A na kanál Logická úroveň 0: 10 μA na kanál (únikový proud) | |
| Jmenovité napětí | 10~30 VDC | |
| Obecné | Konektory | 1 x 4-pinový zástrčkový šroubovací terminál, 1 x 8-pinový zástrčkový šroubovací terminál |
| Protokol | EtherCAT | |
| EtherCAT | Doba cyklu | 100 μs |
| Hardware | Certifikace | CE, FCC třída A |
| LED indikátory | PWR, RUN / ERROR, stav DO | |
| Spotřeba energie | 2 W@ 24 VDC | |
| Prostředí | Izolační napětí | 2 000 VDC |
| Pracovní teplota | -25~60 °C | |
| Relativní vlhkost | 95% RH (bez kondenzace) | |
| Skladovací teplota | -40~85 °C | |
| Skladovací vlhkost | 95% RH (bez kondenzace) | |
| Mechanické | Skříň | PC |
| Montáž | DIN lišta | |
| Hmotnost (netto) | 80 g | |
| Rozměry (Š x V x H) | 14,6 x 105,9 x 94,7 mm |
