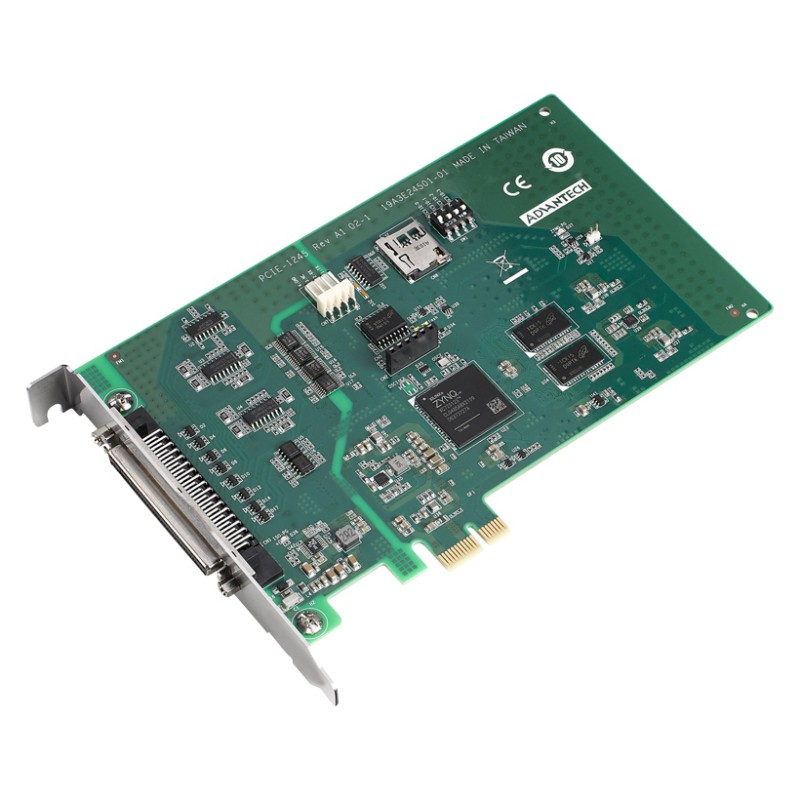

Advantech PCIE-1245-AE

27 602 Kč
Bez DPH (vč. DPH: 33 399 Kč, 21%) i
Výše uplatněné DPH je 21% pro zemi Česko.

Univerzální PCI Express karta pro řízení pohybu s plnou podporou 4 os

  • Vstup enkodéru: 5 MHz pro režimy CW/CCW, P/D, AB; Výstup pulsů: až 5 MHz.
  • Podpora paměťového bufferu (10 tisíc bodů) pro plánování trajektorie.
  • Podpora bodové, liniové a E-Gear interpolace; Podpora hardwarového nouzového vstupu.
  • Kruhová a šroubová interpolace (pouze PCIE-1245).
  • Zachycení pozice až do 10 kHz a paměťový buffer o velikosti 1 tisíc bodů (pouze PCIE-1245).
  • Srovnání pozice spouštěné až do 100 kHz a paměťový buffer až do 100 tisíc bodů (pouze PCIE-1245).
  • Kompenzace pozice na 1D a 2D plánu (pouze PCIE-1245).
  • Režim gantry pomocí řízení polouzavřené smyčky impulsního vlaku (pouze PCIE-1245).
  • Dynamický PWM výstup pro sledování rychlosti (pouze PCIE-1245).

Soubory ke stažení:

insert_drive_file PCIE-1245_1245E_DS(052722)20220530104958.pdf
Počet
Na dotaz

Není skladem (EU)
Není skladem (Mimo EU)


Obchodní podmínky

Verze produktu Advantech jsou identifikovány posledními dvěma znaky v názvu produktu, přičemž pozdější písmena označují novější verze (např. AE, BE, CE atd.).
Série PCIE-1245/1245E jsou 4-osé karty pro řízení pohybu s rozhraním PCI Express, navržené pro aplikace v oblasti elektrické a tradiční strojní automatizace. Díky algoritmu SoftMotion může karta provádět řízení pohybové dráhy a časování, aby bylo dosaženo synchronizace při přesném pohybu.
Řízení pohybu pomocí impulsůMax. Výstupní Rychlost5 Mbps
Vstup Čítače/EnkodéruRozsah Počítání32-bit
Řízení pohybu pomocí impulsůTyp Výstupu ImpulsuCW/CCW nebo impuls/směr
Vstup Čítače/EnkodéruKanály4
Typ Enkodéru a RozhraníTyp VstupuKvadraturní (x1, x2, x4 A/B fáze) nebo CW/CCW nebo P/D
Max. Vstupní Frekvence10 MHz v režimu x4 A/B fáze
Řízení pohybu pomocí impulsůRychlostní ProfilyT-Křivka, S-Křivka
Interpolace2/3-osá lineární, 2/3-osá kruhová
PCIE-1245-AE

Ke stažení

PCIE-1245_1245E_DS(052722)20220530104958.pdf

PCIE-1245_1245E_DS(052722)20220530104958.pdf
