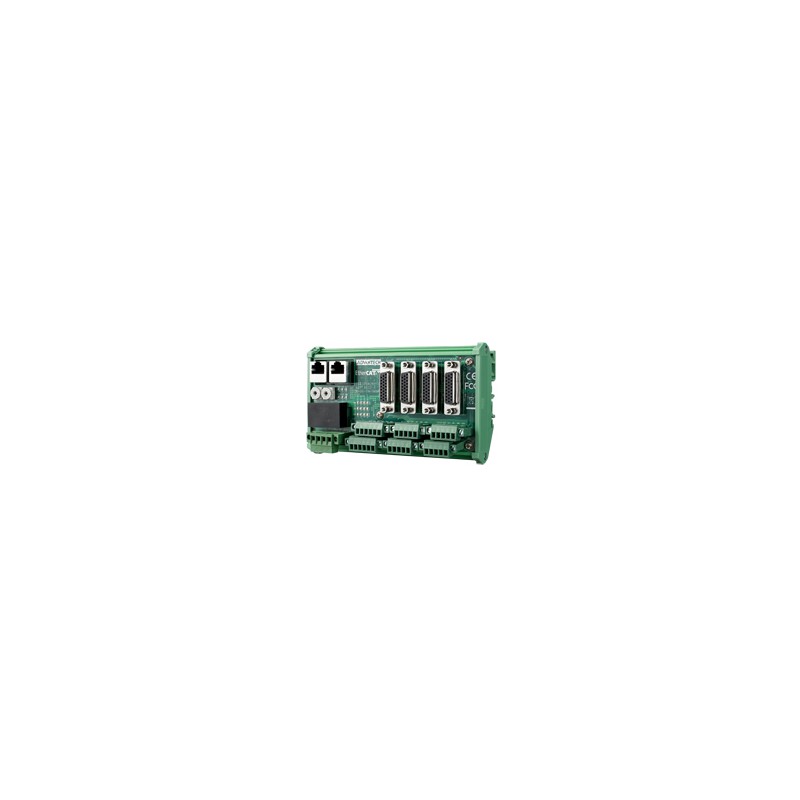

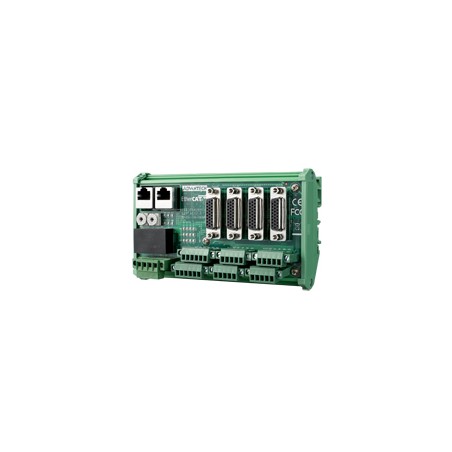

Advantech AMAX-3245-AE
4osý modul EtherCAT Motion Slave
- Max. 5 MHz, 4osý pulzní výstup.
- Vstup kodéru je 10 MHz pro režim 4xAB, 2,5 MHz pro režim CW/CCW.
- BoardID je přepínatelné.
- Snadno viditelné LED indikátory na desce pro diagnostiku.
- Přímé připojení k servopohonu pro úsporu místa na svorkovnici při instalaci.
- Vodorovná instalace pro servo nebo krokový ovladač motoru.
- Vhodné pro montáž na lištu DIN.
- Programovatelné přerušení.
- Vyrovnávací paměť (10K bodů) pro plánování trajektorie, která je navržena v DSP.
- 4osé porovnávání polohy se spouští až do 100 KHz a vyrovnávací paměť je až 100 K bodů.
- Polohovací západka.
- Podporuje režim portálu pomocí polouzavřené smyčky pulzního řízení.
- Vstupní kanály vyhrazené pro LTC a výstupní kanály vyhrazené pro SVON/CMP/RST/ERC jsou přepínatelné pro obecné vstupní a výstupní účely.
Obchodní podmínky
* Verze produktu Advantech jsou identifikovány posledními dvěma znaky v názvu produktu, přičemž pozdější písmena označují novější verze (např. AE, BE, CE atd.). Chcete-li zobrazit další verze tohoto produktu, klikněte prosím sem: Advantech AMAX-3245-AE
Komunikace | Doba komunikačního cyklu | 500 nás |
Médium pro přenos dat | Kabel Ethernet/EtherCAT (min. CAT11), stíněný | |
Rozhraní | EtherCAT | |
Vstup čítače/nkóderu | Kanály | 4 |
Rozsah počítání | 32bitové | |
Max. Vstupní frekvence | 10 MHz | |
Digitální vstup a digitální výstup | Počet kanálů | 4-kanálový DI a 4-kanálový DO |
Typ snímače a rozhraní | Typ vstupu | Kvadratura (x1, x2, x4 A/B fáze) nebo CW/CCW nebo P/D |
Max. Vstupní frekvence | 10 MHz v režimu fáze x4 A/B | |
Spojka EtherCAT | Rozhraní BUS | 2 x RJ45 (1 x vstup, 1 x výstup) |
Obecné | Jmenovité napětí | 24 VDC (±10 %) |
Izolovaný digitální výstup | Typ výstupu | Dřez |
Impulsní řízení pohybu | Max. Výstupní rychlost | 5 Mpps |
Podpora ovladače motoru | Pulzní servo/krokové ovládání | |
Typ pulzního výstupu | Impulsní/směrový (1impulsní, 1směrový typ) nebo CW/CCW (2impulsní typ) | |
Rychlostní profily | T-křivka, S-křivka |
Ke stažení
AMAX-3245_DS(022120)20200221160353.pdf
AMAX-3245_DS(022120)20200221160353.pdf
