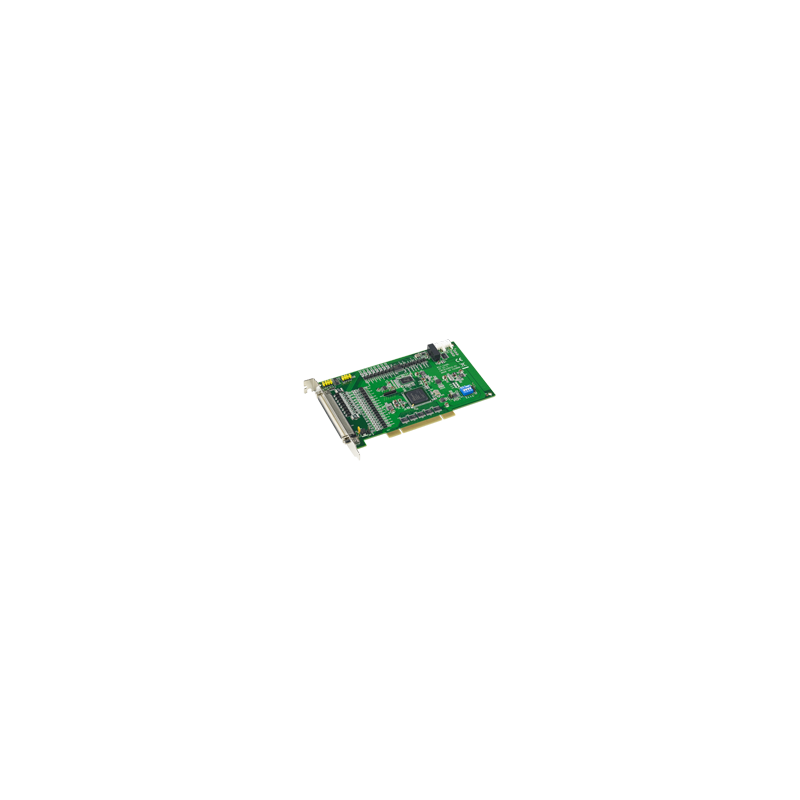

Advantech PCI-1245L-AE

Name: Advantech PCI-1245L-AE
Brand: Advantech
SKU: PCI-1245L-AE
Price: 12462 CZK
Availability: InStock

12 462 Kč

Bez DPH (vč. DPH: 15 080 Kč, 21%) Skladem

Lehká univerzální PCI karta pro řízení pohybu se 4 osami

Vstup enkodéru je 4 MHz pro režim 4xAB, 1 MHz pro režim CW/CCW.
Výstupní puls až do 1 Mpps, typ výstupu lze přepnout na diferenciální nebo jednobodový nastavením jumperu.
Podporuje lineární interpolaci pro 2 osy.
Podporuje T/S-křivky.
Podporuje přepsání rychlosti.
Vstup pro nouzové zastavení na úrovni hardwaru.
Časovač hlídacího psa.
Podporuje programovatelné zrychlení/zpomalení.
Programovatelný přerušovač.
Speciální vstupní kanály RDY a výstupní kanály SVON/ERC jsou přepínatelné pro obecné vstupní a výstupní účely.

Soubory ke stažení:

PCI-1245L_DS_2023082220230823091059.pdf

Obchodní podmínky

Verze produktu Advantech jsou identifikovány posledními dvěma znaky v názvu produktu, přičemž pozdější písmena označují novější verze (např. AE, BE, CE atd.).

PCI-1245L je univerzální PCI karta pro 4 osy (podporující sloty signálů 3,3 V a 5 V) pro řízení krokových/impulzních servomotorů určená pro základní aplikace, které potřebují řídit interpolaci a synchronizaci mezi více osami, s algoritmem SoftMotion uvnitř pro vykonávání pohybové trajektorie a přesného pohybu. PCI-1245L využívá vysoce výkonné FPGA pro výpočet pohybových trajektorií, řízení synchronizace časování pro více os a zpracování vstupů/výstupů, aby nabídla funkce jako 2 osá lineární interpolace, T/S-křivka, překročení rychlosti, programovatelná míra zrychlení/zpomalení, 16 režimů návratu do výchozí polohy a další. Navíc všechny Advantech pohybové kontroléry používají architekturu "Common Motion API", což je sjednocené uživatelské programovací rozhraní a grafický nástroj. Tato architektura šetří údržbu aplikace a její upgrady. Programátoři mohou těžit z integrace jakéhokoliv Advantech SoftMotion kontroléru bez nutnosti měnit velké množství aplikačního kódu. Uživatelsky přívětivé příklady snižují zátěž při programování, což uživatelům pomáhá snadno dokončit konfiguraci a diagnostiku.

Vstup čítače/enkodéru	Rozsah čítání	32-bit
Typ a rozhraní enkodéru	Počty na cyklus enkodéru	x1, x2, x4 (pouze fáze A/B)
	Vstupní rozsah	0~1 VDC pro nízkou; 3,5~5 VDC pro vysokou úroveň
	Typ vstupu	Kvadraturní (fáze A/B) nebo nahoru/dolů
	Max. vstupní frekvence	4 MHz v režimu x4 fáze A/B
Frekvence	Vstup signálu	Logická úroveň 1: 10~30 VDC Logická úroveň 0: 0~3 VDC
Obecné	Konektory	1 x 100-pin SCSI ženský konektor
	Vlhkost (provozní)	5~95% RH (nekondenzující)
	Vlhkost (skladování)	5~95% RH (nekondenzující)
Místní I/O	Obecný vstupní signál	Vstupní napětí: max. 24 VDC Zpoždění vstupu: max. 100 us (izolační zpoždění) Signál: EMG (nouzové zastavení) ORG, LMT+, LMT- INPOS (signál v poloze) LTC (zámek čítače) RDY (servo připraveno) ALARM (servo alarm)
	Obecný výstupní signál	Výstupní napětí: otevřený kolektor max. 24 VDC Zpoždění výstupu: max. 100 us (izolační zpoždění) Proudový odběr: 100 mA na kanál Signál: CMP (porovnání polohy ve výstupním rozsahu) SVON (servo zapnuto) RALM (reset alarmu ovladače) ERC (vymazání signálu čítače)
Řízení pohybu typem pulzu	Interpolace	Lineární interpolace na 2 osách
	Max. výstupní rychlost	1 Mbps
	Podpora ovladače motoru	Servo/stepovací s typem pulzu
	Typ výstupu pulzu	Pulz/směr (typ 1-pulz, 1-směr) nebo CW/CCW (typ 2-pulzy)
	Rozsah počtu kroků	±2, 147, 483, 646
	Profil rychlosti	T-křivka, S-křivka

Kód PCI-1245L-AE

Skladem 31 ks

Ke stažení

PCI-1245L_DS_2023082220230823091059.pdf
