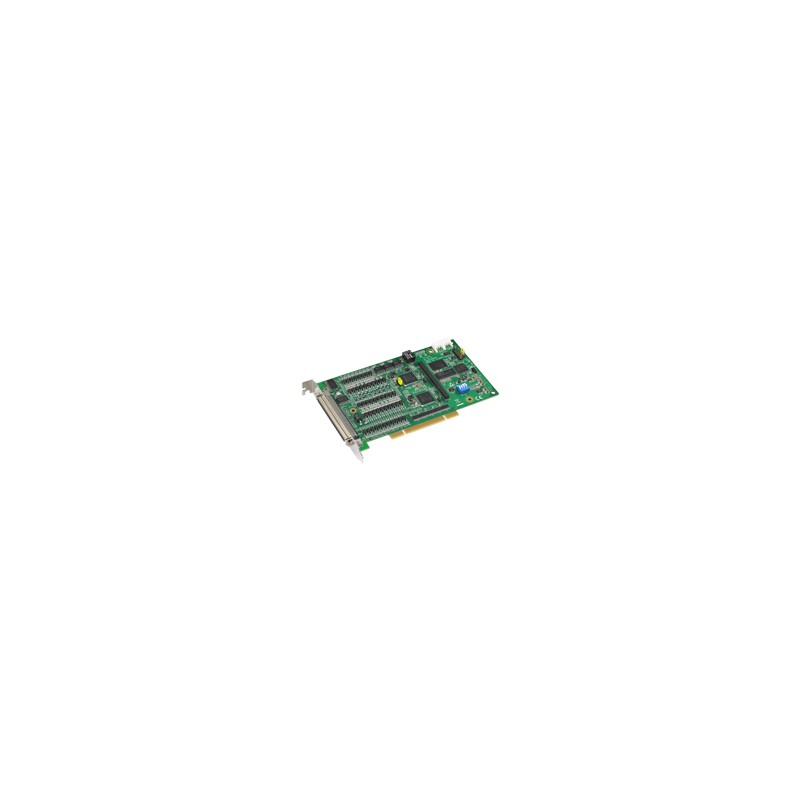

Advantech PCI-1245E-AE

Name: Advantech PCI-1245E-AE
Brand: Advantech
SKU: PCI-1245E-AE
Price: 763 EUR
Availability: OutOfStock

763 €

Bez DPH

Ekonomický 4osý SoftMotion Con s DSP

Vstup kodéru je 10 MHz pro režim 4xAB, 2,5 MHz pro režim CW/CCW.
Pulzní výstup až 5 Mpps.
Vyrovnávací paměť pro plánování trajektorie (kruhová trajektorie a automatické prolínání nejsou podporovány).
Podpora E-Gear (pouze pro PCI-1245E).
Hardwarový nouzový vstup.
Časovač Watchdog.
Zámek polohy prostřednictvím signálu ORG & index.
Programovatelné přerušení.
Vstupní kanály vyhrazené pro RDY/LTC a výstupní kanály vyhrazené pro SVON/CMP/CAM-DO/ERC jsou přepínatelné pro obecné vstupní a výstupní účely.

Počet

Na dotaz

Obchodní podmínky

* Verze produktu Advantech jsou identifikovány posledními dvěma znaky v názvu produktu, přičemž pozdější písmena označují novější verze (např. AE, BE, CE atd.). Chcete-li zobrazit další verze tohoto produktu, klikněte prosím sem: Advantech PCI-1245E-AE

PCI-1245E/1285E je 4/8-osá ekonomická univerzální karta PCI (podporuje 3,3 V i 5 V signálový slot) pro řízení krokových/pulzních servomotorů určená pro základní aplikace, které potřebují řídit lineární interpolaci, elektronické převody, spojité obrysy (kruhové trajektorie a automatické prolínání jsou vyloučeny). PCI-1245E/1285E využívá vysoce výkonný DSP a FPGA pro výpočet trajektorií pohybu, řízení synchronizace časování pro více os a zpracování vstupů/výstupů a nabízí funkce, jako je 2~8osá lineární interpolace, E-Gear (pouze pro PCI-1245E), zrychlení/zpomalení T/S-křivky, přepínání rychlosti, 16 domovských režimů atd. Kromě toho společnost Advantech dodává knihovnu Common Motion API, grafický nástroj a uživatelsky přívětivé příklady, které snižují programovací zátěž a pomáhají uživatelům snadno dokončit konfiguraci a diagnostiku.

Vstup čítače/nkóderu	Rozsah počítání	32bitové
Typ snímače a rozhraní	Počty na Enc. Cyklus	x1, x2, x4 (pouze fáze A/B)
	Vstupní rozsah	0~1 VDC pro nízké napětí; 3,5~5 VDC pro vysoké napětí
	Typ vstupu	Kvadratura (A/B fáze) nebo nahoru/dolů
	Max. Vstupní frekvence	10 MHz v režimu fáze x4 A/B
Frekvence	Vstupní signál	Logická úroveň 1: 10~30 VDC Logická úroveň 0: 0~3 VDC
Obecné	Konektory	1 x 100pinový konektor SCSI samice
	Vlhkost (provozní)	5 ~ 95 % relativní vlhkosti (nekondenzující)
	Vlhkost (skladování)	5 ~ 95 % relativní vlhkosti (nekondenzující)
Místní I/O	Obecný vstupní signál	Vstupní napětí: 24 VDC Max. Vstupní zpoždění: 100 us Max. (izolační zpoždění) Signál: EMG (nouzové zastavení) ORG, LMT+, LMT- INPOS (signál polohy) LTC (západka čítače) RDY (připravenost serva) ALARM (alarm serva)
	Obecný výstupní signál	Výstupní napětí: Max. 24 VDC Výstupní zpoždění: 100 us Max. (izolační zpoždění) Sink proud: 100 mA na kanál Signál: CMP (výstup pro porovnání polohy v rozsahu) SVON (zapnutí serva) RALM (alarm resetování ovladače) ERC (signál vymazání čítače)
Impulsní řízení pohybu	Interpolace	2osá lineární
	Max. Výstupní rychlost	5 Mb/s
	Podpora ovladače motoru	Pulzní servo/krokové ovládání
	Typ pulzního výstupu	Impulsní/směrový (1impulsní, 1směrový typ) nebo CW/CCW (2impulsní typ)
	Rozsah počtu kroků	±2, 147, 483, 646
	Rychlostní profily	T-křivka, S-křivka

Značka Advantech

Kód PCI-1245E-AE

Ke stažení

PCI-1245E_1285E_DS(120919)20191225211556.pdf
