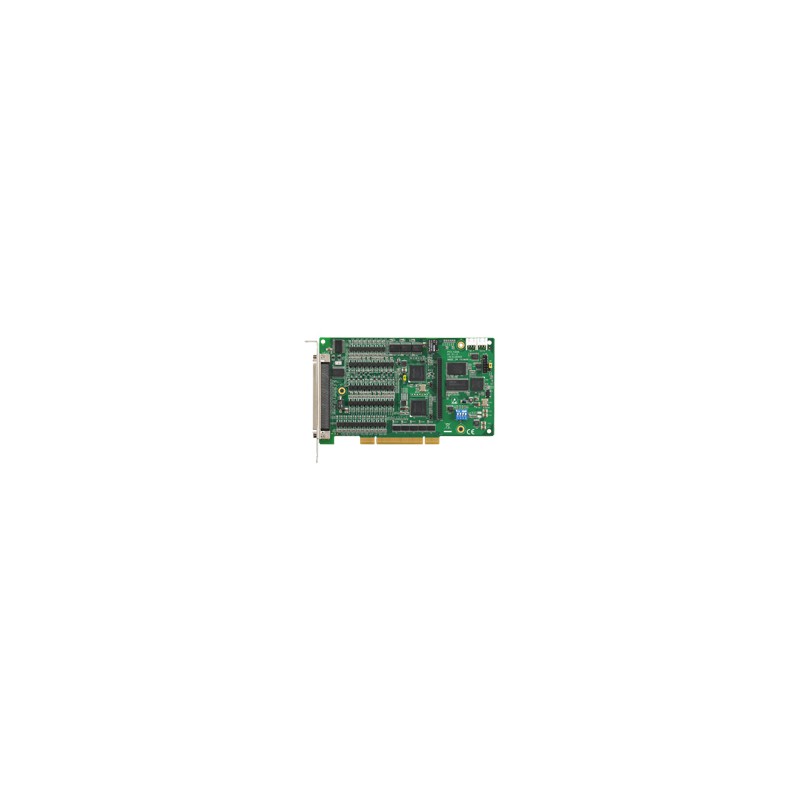

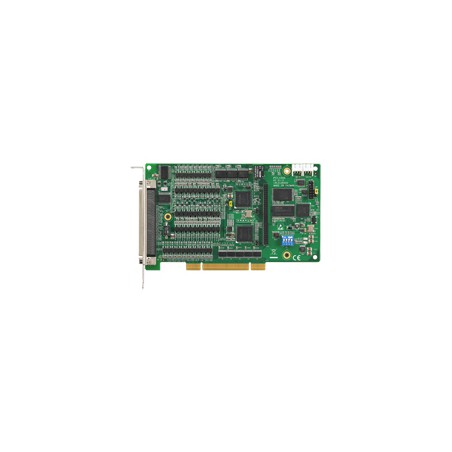

Advantech PCI-1245-AE

Name: Advantech PCI-1245-AE
Brand: Advantech
SKU: PCI-1245-AE
Price: 36437 CZK
Availability: InStock

36 437 Kč

Bez DPH (vč. DPH: 44 089 Kč, 21%) Skladem

Univerzální PCI karta pro řízení pohybu na bázi DSP s podporou 4 os

Vstup enkodéru je 10 MHz pro režim 4xAB, 2,5 MHz pro režim CW/CCW.
Výstup pulsů až do 5 Mpps.
Paměťový buffer (10 000 bodů) pro plánování trajektorie navržený v DSP.
Podporuje E-Gear a šroubovitou interpolaci.
Podporuje E-CAM poskytující 256 bodů pro popis profilů CAM, které jsou uloženy v DSP.
Vstup pro nouzové zastavení v hardwaru.
Časovač watchdog.
Západka polohy přes signál ORG a index.
Porovnání polohy s vyvoláním až do 100 KHz a paměťový buffer až do 100 000 bodů v DSP.
Programovatelný přerušení.
Podporuje režim portálového jeřábu řízením polouzavřené smyčky pulzního vlaku.
Vstupní kanály dedikované pro RDY/LTC a výstupní kanály dedikované pro SVON/CMP/CAM-DO/ERC jsou přepínatelné pro obecné vstupní a výstupní účely.

Soubory ke stažení:

PCI-1245_1285_DS(050924)20240509142706.pdf

Obchodní podmínky

Verze produktu Advantech jsou identifikovány posledními dvěma znaky v názvu produktu, přičemž pozdější písmena označují novější verze (např. AE, BE, CE atd.).

PCI-1245 je univerzální PCI karta pro řízení krokových/pulzních servomotorů s 4 osami (podporuje signálové sloty 3,3 V i 5 V) navržená pro aplikace, které vyžadují řízení interpolace, synchronizaci mezi více osami, kontinuální konturování a vysokorychlostní spouštění pro integrované řešení strojového vidění. PCI-1245 využívá vysoce výkonné DSP a FPGA pro výpočet pohybových trajektorií, řízení synchronizačního časování pro více os a zpracování vstupů/výstupů, aby poskytla funkce jako až 4-osá lineární interpolace, 2-osá kruhová interpolace, spirálová interpolace, akcelerace/decelerace pomocí T/S-křivky a další. Kromě toho Advantech dodává knihovnu Common Motion API, grafický nástroj a uživatelsky přívětivé příklady pro snížení zátěže při programování, což uživatelům pomáhá snadno dokončit konfiguraci a diagnostiku.

Vstup čítače/enkodéru	Rozsah počítání	32-bitů
Typ enkodéru a rozhraní	Počty na cyklus enkodéru	x1, x2, x4 (pouze fáze A/B)
	Vstupní rozsah	0~1 VDC pro nízkou úroveň; 3,5~5 VDC pro vysokou úroveň
	Typ vstupu	Kvadraturní (fáze A/B) nebo nahoru/dolů
	Max. vstupní frekvence	10 MHz v režimu x4 fáze A/B
Frekvence	Vstupní signál	Logická úroveň 1: 10~30 VDC Logická úroveň 0: 0~3 VDC
Obecné	Konektory	1 x 100-pinový SCSI ženský konektor
	Vlhkost (provozní)	5~95% RH (nekondenzující)
	Vlhkost (skladovací)	5~95% RH (nekondenzující)
Místní I/O	Všeobecný vstupní signál	Vstupní napětí: Max. 24 VDC Zpoždění vstupu: Max. 100 us (izolační zpoždění) Signál: EMG (nouzové zastavení) ORG, LMT+, LMT- INPOS (signál v poloze) LTC (zachycení čítače) RDY (servo připraveno) ALARM (servo alarm)
	Všeobecný výstupní signál	Výstupní napětí: Otevřený kolektor Max. 24 VDC Zpoždění výstupu: Max. 100 us (izolační zpoždění) Odběr proudu: 100 mA na kanál Signál: CMP (výstup porovnání polohy v rozsahu) SVON (servo zapnuto) RALM (reset alarmu ovladače) ERC (signál vymazání čítače)
Řízení pohybu pomocí pulzů	Interpolace	2 až 4-osová lineární, 2-osová kruhová, X-Y rovina s vláknovou interpolací ve směru Z
	Max. výstupní rychlost	5 Mbps
	Podpora ovladače motoru	Servo/stepping typu pulzů
	Typ výstupu pulzů	Pulz/směr (1-pulz, 1-směr) nebo CW/CCW (2-pulzový typ)
	Rozsah počtu kroků	±2, 147, 483, 646
	Rychlostní profily	T-křivka, S-křivka

Kód PCI-1245-AE

Skladem 378 ks
