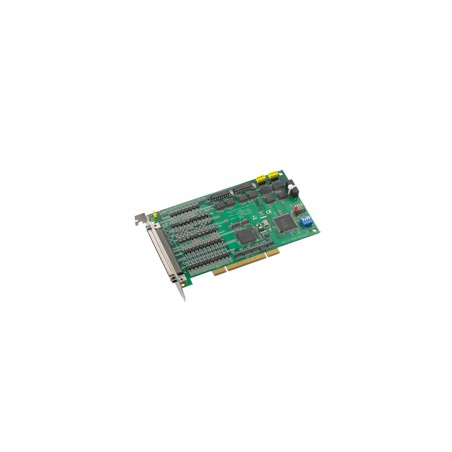

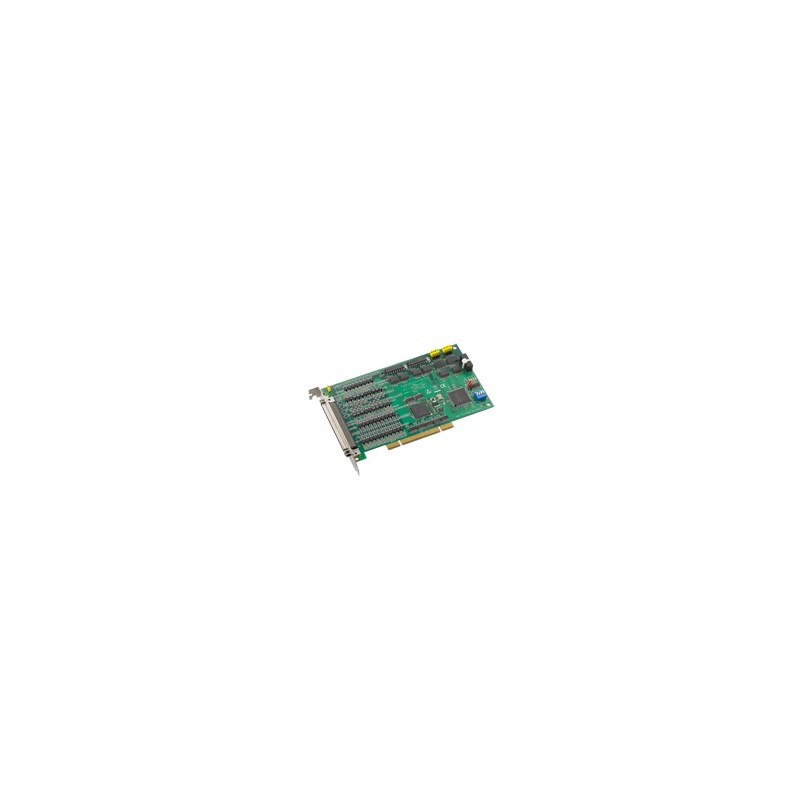

Advantech PCI-1240U-B2E

Name: Advantech PCI-1240U-B2E
Brand: Advantech
SKU: PCI-1240U-B2E
Price: 32470 CZK
Availability: OutOfStock

32 470 Kč

Bez DPH (vč. DPH: 39 289 Kč, 21%)

Univerzální PCI karta pro řízení 4-osého krokového a servomotoru

Nezávislé řízení 4 os.
Funkce ručního kola a posuvu.
Funkce lineární interpolace pro 2/3 osy.
Funkce kruhové interpolace pro 2 osy.
Funkce kontinuální interpolace.
Programovatelné zrychlování/zpomalení s T/S-křivkou.
Až 4 MPPS výstup pro každou osu.
Dva typy výstupních pulsů: CW/CCW nebo Pulse/Direction.
Až 1 MHz vstup enkodéru pro každou osu.
Dva typy vstupních pulsů enkodéru: fáze A/B nebo Nahoru/Dolů.
Řízení konstantní rychlosti.
Správa pozice a funkce softwarového koncového spínače.
BoardID™ switch.

Soubory ke stažení:

PCI-1220U_1240U_DS(120919)20191225211401.pdf

Počet

Na dotaz

Souhlasím s podmínkami a zásadami ochrany osobních údajů.

Není skladem (EU)

Není skladem (Mimo EU)

Obchodní podmínky

Verze produktu Advantech jsou identifikovány posledními dvěma znaky v názvu produktu, přičemž pozdější písmena označují novější verze (např. AE, BE, CE atd.).

Advantech představuje kartu pro řízení 4osého krokového/pulsního servomotoru PCI-1240U, navrženou pro univerzální aplikace s extrémním pohybem. PCI-1240U je vysokorychlostní 4osá karta pro řízení pohybu pro PCI sběrnici, která zjednodušuje řízení krokových a pulsních servomotorů, čímž zvyšuje výkon vašich motorů. Inteligentní ASIC čip NOVA® MCX314-motion na kartě obsahuje různé funkce řízení pohybu, jako jsou 2/3osá lineární interpolace, 2osá kruhová interpolace, T/S-křivka rychlosti zrychlení/zpomalení a další. Navíc PCI-1240U provádí tyto funkce řízení pohybu bez zatížení procesoru během řízení. Pro pokročilé aplikace dodáváme ovladače Windows DLL a uživatelsky přívětivé příklady, které snižují vaši programátorskou zátěž. Kromě toho můžete pomocí bezplatného přiloženého nástroje pro pohyb PCI-1240U snadno dokončit konfiguraci a diagnostiku.

Vstup čítače/enkodéru	Rozsah čítání	32-bit
Typ enkodéru a rozhraní	Počty na cyklus enkodéru	x1, x2, x4 (pouze fáze A/B)
	Rozsah vstupu	0~1 VDC pro nízkou úroveň; 3,5~5 VDC pro vysokou úroveň
	Typ vstupu	Kvadraturní (x1, x2, x4 fáze A/B) nebo CW/CCW
	Max. vstupní frekvence	4 MHz v režimu x4 fáze A/B
Frekvence	Vstup signálu	Logická úroveň 1: 10~30 VDC Logická úroveň 0: 0~3 VDC
Obecné	Konektory	1 x 100-pin SCSI samice konektor
	Vlhkost (při provozu)	5~95% RH (nekondenzující)
	Vlhkost (při skladování)	5~95% RH (nekondenzující)
Místní I/O	Obecný vstupní signál	Vstupní napětí: Max. 24 VDC Zpoždění vstupu: Max. 100 µs (izolační zpoždění) Signál: EMG (nouzové zastavení) ORG, LMT+, LMT- INPOS (signál pozice) LTC (záchyt čítače) RDY (servo připraveno) ALARM (servo alarm)
	Obecný výstupní signál	Výstupní napětí: Otevřený kolektor Max. 24 VDC Zpoždění výstupu: Max. 100 µs (izolační zpoždění) Svodový proud: 100 mA na kanál Signál: CMP (výstup porovnání pozice v rozsahu) SVON (servo zapnuto) RALM (reset alarmu ovladače) ERC (signál vymazání čítače)
Pohybové řízení typem pulsu	Interpolace	2-osá lineární, 3-osá lineární, 2-osá kruhová
	Max. výstupní rychlost	4 Mbps
	Podpora ovladače motoru	Pulsní typ servo/krokový
	Typ výstupu pulsu	Puls/směr (1-puls, 1-směr) nebo CW/CCW (2-pulsový typ)
	Rozsah počtu kroků	±2, 147, 483, 646
	Rychlostní profily	T-křivka, S-křivka

Kód PCI-1240U-B2E

Ke stažení

PCI-1220U_1240U_DS(120919)20191225211401.pdf
