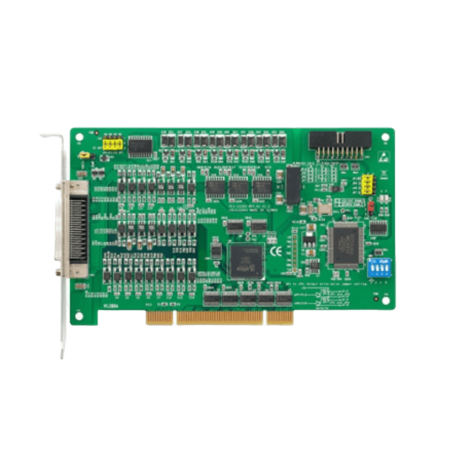

Advantech PCI-1220U-AE

Name: Advantech PCI-1220U-AE
Brand: Advantech
SKU: PCI-1220U-AE
Price: 19788 CZK
Availability: OutOfStock

19 788 Kč

Bez DPH (vč. DPH: 23 944 Kč, 21%)

Univerzální PCI karta pro řízení krokových a servomotorů se 2 osami

Nezávislé řízení pohybu na 2 osách.
Funkce ručního kolečka a krokování.
Funkce lineární interpolace na 2 osách.
Funkce kruhové interpolace na 2 osách.
Funkce kontinuální interpolace.
Programovatelná akcelerační/decelerační rychlost s T/S-křivkou.
Až 4 Mpps výstup pro každou osu.
Dva typy pulsních výstupů: CW/CCW nebo puls/směr.
Až 1 MHz vstup z enkodéru pro každou osu.
Dva typy pulsních vstupů enkodéru: A/B fáze nebo nahoru/dolů.
Řízení konstantní rychlosti.
Správa pozice a funkce softwarového koncového spínače.
Funkce BoardID™ switch.

Soubory ke stažení:

PCI-1220U_1240U_DS(120919)20191225211401.pdf

Počet

Na dotaz

Souhlasím s podmínkami a zásadami ochrany osobních údajů.

Není skladem (EU)

Není skladem (Mimo EU)

Obchodní podmínky

Verze produktu Advantech jsou identifikovány posledními dvěma znaky v názvu produktu, přičemž pozdější písmena označují novější verze (např. AE, BE, CE atd.).

PCI-1220U od společnosti Advantech je 2osá univerzální PCI karta pro řízení krokových/pulsních servomotorů. Tato karta využívá IC NOVA MCX312, který podporuje řízení pohybu ve dvou osách s interpolacemi. Kromě toho jsou také realizovány funkce jako kontinuální interpolace, programovatelné T/S-křivkové zrychlení/zpomalení a řízení konstantní rychlosti. Pro uživatele, kteří potřebují ovládat nejvýše dva motory, je PCI-1220U cenově výhodnější řešení než karty s řízením pohybu ve čtyřech osách. DLL ovladač pro PCI-1220U společně s utilitou usnadňuje uživatelům testování funkcionalit karty a vývoj vlastních aplikací.

Počítadlo/Encoder Vstup	Rozsah Počítání	32-bit
Typ Encoderu a Rozhraní	Počty na Enc. Cyklus	x1, x2, x4 (pouze fáze A/B)
	Vstupní Rozsah	0~1 VDC pro nízkou úroveň; 3,5~5 VDC pro vysokou úroveň
	Typ Vstupu	Kvadraturní (x1, x2, x4 fáze A/B) nebo CW/CCW
	Max. Frekvence Vstupu	4 MHz v režimu x4 fáze A/B
Frekvence	Vstup Signálu	Logická úroveň 1: 10~30 VDC Logická úroveň 0: 0~3 VDC
Obecné	Konektory	1 x 50-pinový SCSI konektor samice
	Vlhkost (Provozní)	5~95% RH (bez kondenzace)
	Vlhkost (Skladování)	5~95% RH (bez kondenzace)
Místní I/O	Obecný Vstupní Signál	Vstupní napětí: 24 VDC Max. Zpoždění vstupu: 100 us Max. (izolační zpoždění) Signál: EMG (nouzové zastavení) ORG, LMT+, LMT- INPOS (signál polohy) LTC (zámek počítadla) RDY (servo připraveno) ALARM (servo alarm)
	Obecný Výstupní Signál	Výstupní napětí: Otevřený sběrač 24 VDC Max Zpoždění výstupu: 100 us Max. (izolační zpoždění) Zátěžový proud: 100 mA na kanál Signál: CMP (výstup porovnání polohy v rozsahu) SVON (servo zapnuto) RALM (reset alarmu driveru) ERC (signál nulování počítadla)
Pohybová Kontrola Pulzního Typu	Interpolace	2-osá lineární, 2-osá kruhová
	Max. Výstupní Rychlost	4 Mbps
	Podpora Ovladače Motoru	Pulzní typ servo/krokový
	Typ Výstupu Pulzů	Puls/směr (typ 1-puls, 1-směr) nebo CW/CCW (typ 2-pulsy)
	Rozsah Počtu Kroků	±2, 147, 483, 646
	Rychlostní Profily	T-Křivka, S-Křivka

Kód PCI-1220U-AE
