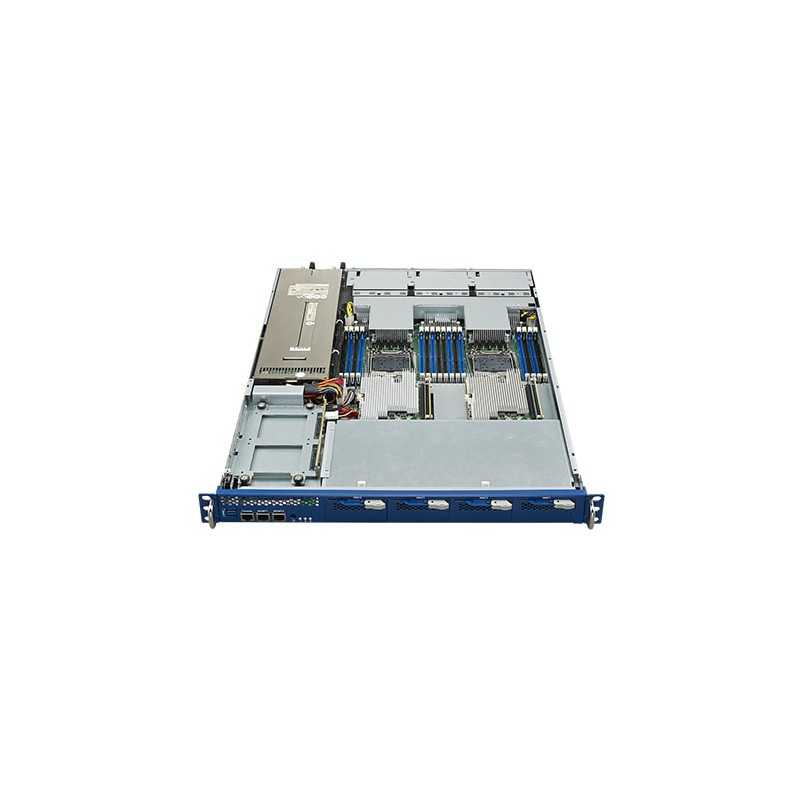

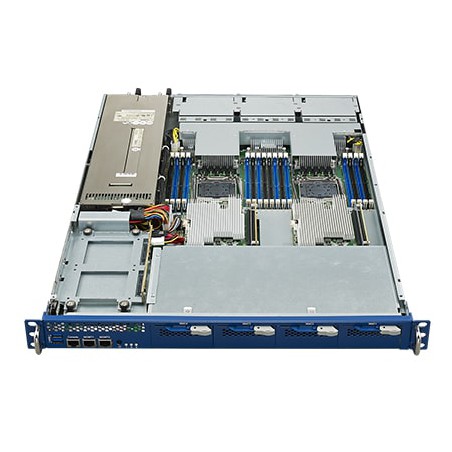

Advantech FWA-5020U-00A1R

Zařízení FWA-5020 je založeno na nejnovější platformě procesorů Intel® Xeon® a představuje špičkové síťové zařízení o velikosti 1U, které je navrženo pro maximální výkon, škálovatelnost a funkčnost. Jeden nebo dva procesory Intel® Xeon E5-2600 v4 (Broadwell-EP) poskytují nejnovější architektonická vylepšení, větší paměti cache na čipu a také propojení Intel® QuickPath pracující rychlostí až 9,6 GT/s pro snížení latence I/O paměti napříč socketem a zvýšení propustnosti.

Každá patice podporuje 4 kanály DDR4 s rychlostí až 2400 MHz pro až 512 GB paměti ECC při použití nejnovější technologie RDIMM. Pokročilé režimy RAS, jako je zrcadlení a sparing, zvyšují spolehlivost platformy. Pokročilá konstrukce tepelného systému umožňuje podporu procesorů s příkonem až 145 W u standardních SKU. Díky tomu lze zařízení škálovat od běžných 12 a 14jádrových procesorů až po nejvýkonnější 18jádrové procesory, které jsou dnes k dispozici.

Zařízení FWA-5020 integruje až 4 měděné porty GbE s pokročilým bypassem LAN a dva porty 10GbE SFP. Až 4 sloty Mezzanine Cards (NMC) poskytují možnost přidat konfigurovatelné síťové I/O včetně širokého výběru modulů GbE, 10GbE a 40GbE.

Pokročilá správa Lights Out Management založená na nejnovějším iBMC AST2400 od společnosti Aspeed a sadě MegaRAC IPMI od společnosti AMI zlepšuje spravovatelnost a spolehlivost systému, zajišťuje tepelnou správu platformy, monitorování H/W a dohled. Díky možnosti vzdálené aktualizace firmwaru a hardwarové redundanci systému BIOS je FWA-5020 ideální platformou 1U pro kritické a vysoce dostupné sítě.

Přední a zadní za provozu vyměnitelné jednotky FRU, jako jsou napájecí moduly a moduly ventilátorů, spolu s konstrukčními prvky vhodnými pro servis, jako jsou LED diody při selhání ventilátoru, dále pomáhají zkrátit dobu odstávky systému a zlepšit jeho servisovatelnost. Prvky správy a IO zahrnují dva porty Ethernet pro správu, konzolový port, dva porty USB 3.0, modul LCD, LED diody pro indikaci napájení/umístění/upozornění a dva 2,5" pevné disky SATA/SSD s možností vkládání zepředu. Systém je v souladu s normami FCC, UL, CB, CCC a RoHS.

Sítě a komunikace
Telekomunikační řešení

Rozšíření	PCIe x 16	2 x FH/HL
Systém procesoru	Procesor	1 x Intel® Xeon® E5-2600 v3 / v4 Socket
	Počet jader	8C/10C/12C/14C/16C/18C/20C/22C
	Frekvence	2.0GHz/2.1GHz/2.2GHz/2.3GHz/2.4GHz/2.6GHz
	Vyrovnávací paměť L2	30 MB ~ 55 MB
	Čipová sada	C612
	BIOS	AMI Efi 64Mbit
Virtualizace	VT-x	VT-x
Paměť	Technologie	DDR4, 2133/2400MHz(CPU SKU)
	Max. Kapacita	256 GB (CPU0 x8 DIMM)
	Socket	16 x 288-pin RDIMM
	Podpora ECC	Ano
Vytváření sítí	Řídicí jednotka	1 x Intel® I210
	1GbE	4 x 1GbE RJ45 s podporou pokročilého bypassu 2 segmentů přes, I-350 AM4, 2 x 1GbE RJ45 pro správu přes Intel® i210-AT
	10GbE	2*10GbE SFP+ přes Intel® X710
	Obchvat sítě LAN	2 segment
Rozšíření	NMC	2 x NMC
	PCIe	N/A
Úložiště	2,5" HDD/SSD	Max. 2 x 2,5" HDD/SSD
	SSD mSATA	2 x mSATA
V/V	Port konzoly	1
	USB3.0	2
Modul LCD	TPM	Podpora čipu TPM 1.2 na desce
Napájení	LCD	Grafický displej 16x2, 5 tlačítek
	Typ napájení	AC, redundantní/ DC, redundantní (volitelně)
	Watts	650W
	Vstup	(AC) 100 ~ 240 V @ 50 ~ 60 Hz, plný rozsah, (DC) -40 ~ - 72V, 12 ~ 24A
	Konektor	3pinová zástrčka AC
Prostředí	Provozní teplota (průtok vzduchu 0,7 m/s)	0 ~ 40 °C
	Neprovozní teplota	-20 ~ 80° C a 40° C při 95% relativní vlhkosti bez kondenzace vlhkosti
	Odolnost proti vibracím	s pevným diskem SATA: 0,5 Grms, IEC 60068-2-64, 5-500Hz, 1 hod/os.
	Ochrana proti nárazům	s HDD/SSD: 10G, IEC-60068-2-27, poloviční sinusoida, doba trvání 11 ms.
Chlazení	Chlazení	2x systémový ventilátor FAN s inteligentním ventilátorem FAN
Mechanické	Konstrukce	Iron
	Montáž	Sady pro montáž do stojanu (ucho)/Slide rail (volitelně)
	Rozměry (š x v x h)	438 x 44x 625 mm (17,24" x1,732" x24,61")
	Hmotnost	15 kg
Podpora operačních systémů		Linux (CentOS, Red Hat, Ubuntu)
Balíčky S/W Advantech	Obraz QuickStart Linux	IPMI Tool, LCD4Linux, Advanced LBP Utility
	Individuální balíček	Pokročilá knihovna LBP
IPMI	IPMI	BMC kompatibilní s IPMI IPMI v2.0 s webovým rozhraním (AMI MegaRAC SP-X)
Certifikace		CE/FCC/CB/UL/CCC (FWA-5020U-D0A1R bez CCC)
