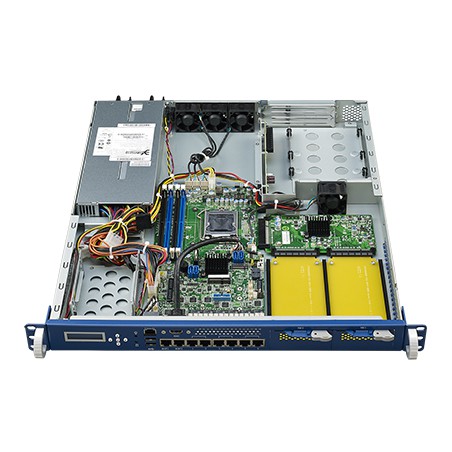

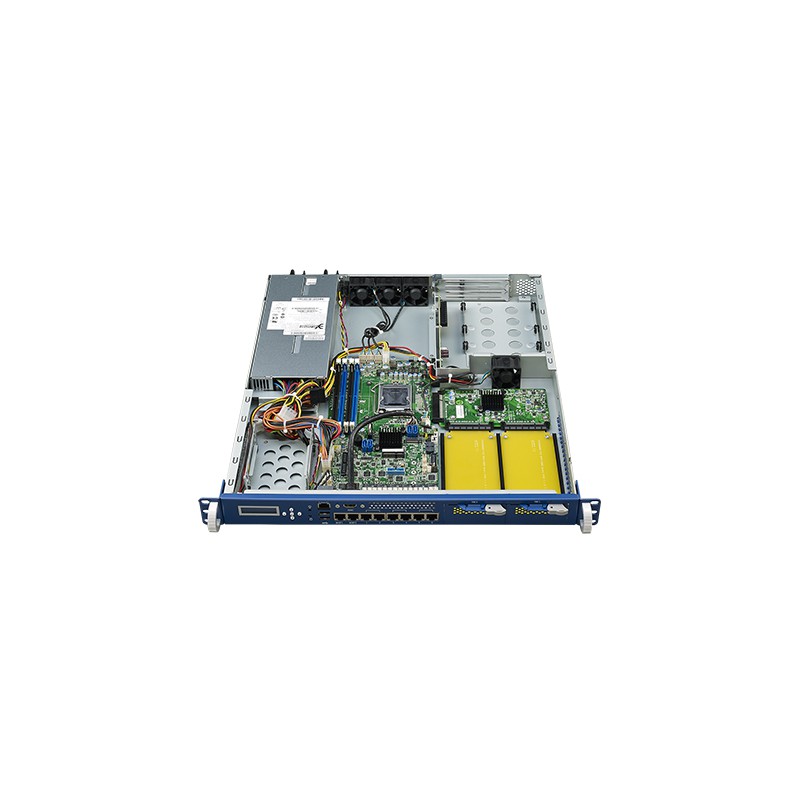

Advantech FWA-3270B-00A1E

Zařízení FWA-3270 1U lze nakonfigurovat s řadou procesorů Intel®, ethernetových portů, možností vstupů a výstupů PCIe a síťových mezaninových karet (NMC) společnosti Advantech a vytvořit tak cenově výhodné platformy pro specifické podnikové síťové aplikace. Zařízení je poháněno procesory využívajícími patici LGA-1150, včetně procesorů Intel® Xeon® E3-1275/1225/1268Lv5, 6. generace Intel® Core™ I7-6700/I7-6700TE/I5-6500/I5-6500TE/I3-6100/I3-6100TE, Pentium® G4400/G4400TE a Celeron® G3900/G3900TE. konfigurace paměti mohou zahrnovat 4 x DDR4 2133 DIMM až do celkové kapacity 64 GB. V základní konfiguraci je systém vybaven dvěma interními 2,5" pozicemi pro pevné disky SATA a jednou zásuvkou mSATA nebo jednou zásuvkou M.2 pro SSD,8 řadiči Intel I210 GbE a jedním rozšiřujícím slotem PCIe x8/dvěma PCIe x4.Mezi systémové funkce patří LCM, konzola RJ45 a 2 porty USB. Další kapacitu I/O a odlehčení procesoru zajišťuje podpora dvou modulů síťových karet mezzanine. Díky volitelnému serverovému BMC v souladu s IPMI2.0 podporuje FWA-3270 nejmodernější vzdálenou správu a správu s vypnutými světly pro zvýšení spolehlivosti, servisovatelnosti a zlepšení celkových nákladů na vlastnictví. Pokročilé funkce, jako je monitorování napájení prostřednictvím sběrnice PMBus, umožňují vzdálenou správu celé platformy. Veškerý firmware pro správu lze vzdáleně aktualizovat pomocí průmyslového standardu HPM.1, stejného jako systém BIOS základní desky. Všechny upgrady jsou bezpečné při selhání a podporují okamžitý návrat k původnímu stavu, což umožňuje úplné obnovení systému bez nutnosti přítomnosti servisního personálu. Systém je v souladu s normami FCC, CE, CB, UL, CCC a RoHS.

Systém procesoru	Procesor	Patice LGA 1151 (6. jádro I, Pentium, Celeron®)
	Počet jader	2C/4C
	Frekvence	2,4 GHz ~ 3,4 GHz
	Vyrovnávací paměť L2	2MB/4MB/8MB
	Čipová sada	H110
	BIOS	AMI Efi 64Mbit
Paměť	Technologie	Dvoukanálová paměť DDR4 s frekvencí 2133/2400 MHz
	Max. Kapacita	2 x sloty DIMM s možností rozšíření až na 32 GB
	Socket	2 x 288-pinový modul UDIMM
	Podpora ECC	NA
Vytváření sítí	Řídicí jednotka	6 x Intel® I210-AT
	1GbE	6 x 10/100/1000 Mb/s RJ45
	Obcházení sítě LAN Pokročilé	2 x pár LAN Bypass (výchozí)
	Obchvat sítě LAN Legacy	2 x pár LAN Bypass (volitelně pomocí jumperu)
	PCIe x 8	NA
	PCIe x 4	NA
	NMC	1 x NMC
Úložiště	2,5" HDD/SSD	2 x 2,5" pozice pro pevné disky SATA/SSD
	3,5" PEVNÝ DISK	1 x 3,5" pozice pro pevný disk SATA
	SSD m.2	1 x SSD m.2 (2242/2260/2280)
	SSD mSATA	1 x SSD mSATA poloviční velikosti
Zobrazení	Zobrazení	DVI
V/V	Port konzoly	1 x RJ45
	USB3.0	4 (2 vpředu + 2 s kolíkovou záhlavím)
	GPIO	8bitové GPIO
	Indikátor LED	1 x LED dioda napájení, 1 x LED dioda HDD
	Tlačítko Reset	Záhlaví kolíku
	Ostatní	RS232, možnost 2x USB
TPM	TPM	NA
Modul LCD	Modul LCD	NA
Napájení	Typ napájení	AC neredundantní
	Watts	250W
	Vstup	100 V ~ 240 V
Prostředí	Provozní teplota (průtok vzduchu 0,7 m/s)	0 ~ 40 °C
	Neprovozní teplota	-40 ~ 60° C
	Vlhkost	95 % při 40 °C (bez kondenzace)
	Odolnost proti vibracím	s pevným diskem SATA: 0,5 Grms, IEC 60068-2-64, 5-500Hz, 1 hod/os.
	Ochrana proti nárazům	s pevným diskem SATA: 10G, 11 ms, IEC-60068-2-27, osy X, Y, X-X,-Y-Z, 3krát na osu
Chlazení	Chlazení	3 x systémový chytrý ventilátor FAN
Mechanické	Konstrukce	Iron
	Montáž	Montáž do stojanu 1U
	Rozměry (š x v x h)	430 x 44 x 375 mm (16,9" x 1,7" x 14,7")
	Hmotnost	6 kg
Podpora operačních systémů		Linux (CentOS, Red Hat, Ubuntu atd.), Windows*10
Balíčky S/W Advantech	-	QSI (Linux based Advantech Bring-Up Image, LANbypass, FRU)
IPMI	IPMI	NA
Certifikace		CE/FCC/CB/UL/CCC
