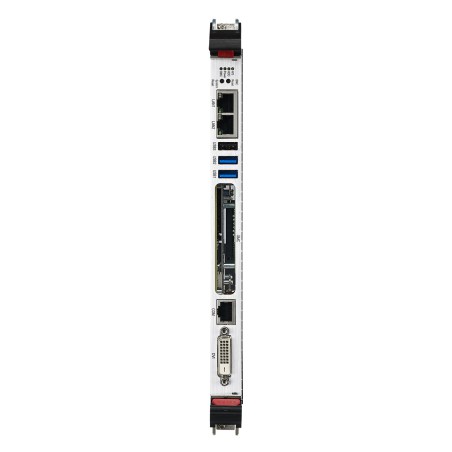

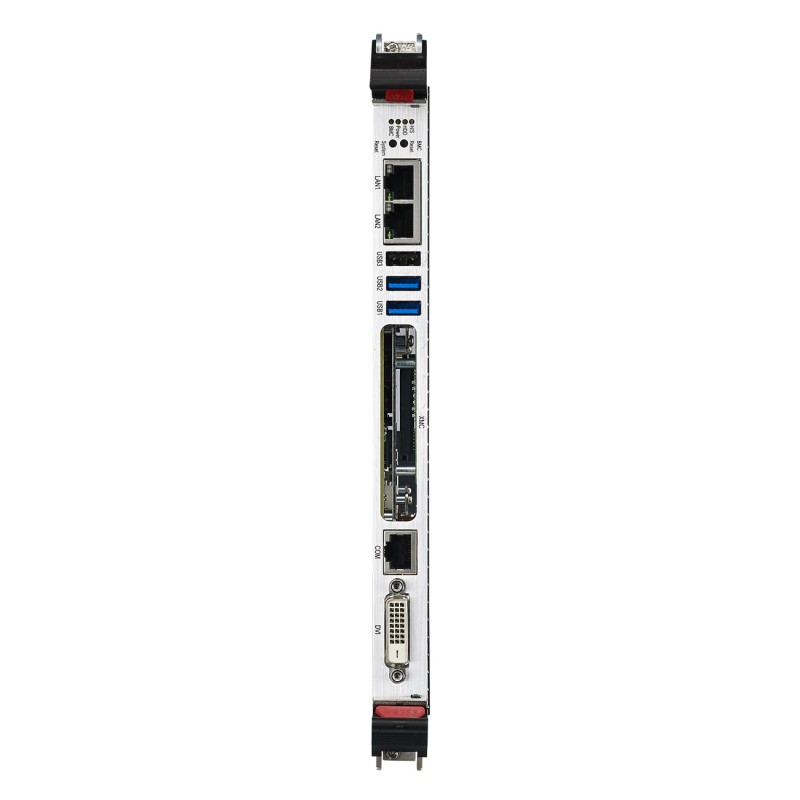

Advantech MIC-6314-A1A4E

Le MIC-6314 est la lame VPX 6U monoprocesseur de nouvelle génération d'Advantech, basée sur la plate-forme embarquée Intel® Core™ de 4ème/5ème génération avec une taille et une efficacité de cache accrues, ainsi que des améliorations du jeu d'instructions. Le MIC-6314 fournit deux ports PCIE x 8 configurables dans le plan de données VPX et deux ports PCI Express x 8 voies dans le plan d'expansion VPX pour permettre la plus haute performance disponible dans le facteur de forme 6U VPX pour les applications de calcul intense. Ces interfaces PCIE offrent un haut débit jusqu'à PCIE gen. 2 (5Gb/s), une faible latence, une interconnectivité déterministe évolutive et récupérable en cas d'erreur vers les périphériques et les cartes d'E/S courants tels que les cartes DSP et FPGA. Les largeurs et les ports PCIE sur le plan des données et le plan d'extension du MIC-6314 sont configurables par l'utilisateur, ce qui permet au MIC-6314 de remplacer la lame de commutation PCIE dans un petit système. Avec un socket SO-DIMM et de la DRAM additionnelle soudée, embarquée avec ECC dans une conception à double canal fonctionnant jusqu'à 1600MT/s, le MIC-6314 peut être intégré dans divers environnements difficiles tout en maintenant un débit de mémoire maximal, et prend en charge l'expansion de la mémoire en utilisant simultanément la dernière technologie SO-DIMM. Conçu pour les environnements difficiles, le MIC-6314 est doté d'un dissipateur thermique robuste refroidi par convection qui s'adapte à divers environnements de châssis ; avec le dissipateur thermique optionnel alternatif refroidi par air, des E/S supplémentaires sont fournies sur le panneau avant. Un SSD industriel soudé embarqué est inclus pour une fiabilité maximale, et un socle SSD est également disponible pour un stockage modulaire et économique. En utilisant le puissant PCH (Lynx Point) d'Intel® avec son contrôleur SATA avancé, le MIC-6314 offre une grande capacité de stockage à une vitesse de transfert allant jusqu'à 6Gbps. Un site XMC embarqué avec connectivité PCIe x8 gen.3 peut accueillir des mezzanines de déchargement ou d'E/S à haut débit. Deux ports USB 3.0 sur le panneau avant peuvent se connecter à des périphériques externes avec un débit allant jusqu'à 5Gbps. La connectivité réseau et à distance peut être réalisée via une console RS-232 (RJ-45) et deux ports RJ-45 GbE, alimentés par le dernier contrôleur Gigabit Ethernet d'Intel®. Le moteur graphique Iris Pro de nouvelle génération d'Intel® offre des performances graphiques jusqu'à deux fois supérieures à celles des solutions de la génération précédente. La prise en charge d'un triple affichage indépendant peut être réalisée en utilisant les ports VGA et 2 DVI du MIC6314. L'audio est alimenté par un contrôleur ALC892 via l'interface du fond de panier, et assure le support des médias. Outre le stockage moderne M.2, trois SATA III, un SATA II et quatre ports USB (2x USB 3.0, 2x USB 3.0) sont également connectés au fond de panier pour répondre à la demande de ports d'E/S ou de stockage supplémentaires. Quatre ports GbE (deux SERDES sélectionnables) prennent en charge la connectivité IP au niveau du système, et quatre interfaces UART (RS232/422/485 sélectionnables) peuvent être utilisées pour s'interfacer avec des appareils et des consoles existants.
