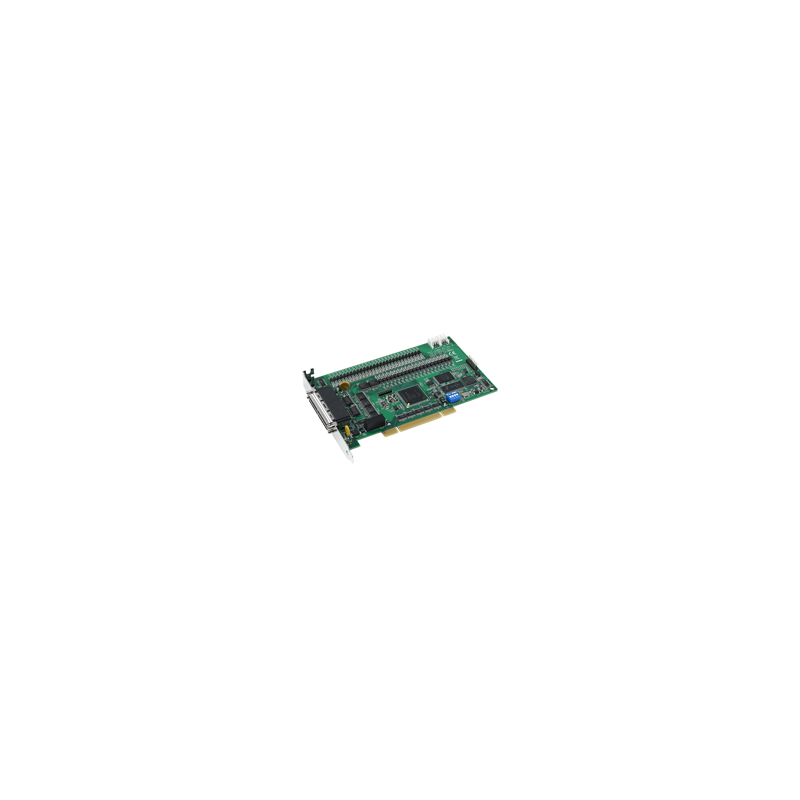

Advantech PCI-1285-AE

Name: Advantech PCI-1285-AE
Brand: Advantech
SKU: PCI-1285-AE
Price: 2169 EUR
Availability: InStock

2 169 €

Bez DPH (vrátane DPH: 2 625 €, 21%) Skladom

Univerzálna PCI karta pre pohybové riadenie s 8 osami založená na DSP

Vstup enkodéra je 10 MHz pre režim 4xAB, 2,5 MHz pre režim CW/CCW.
Výstup impulzov až do 5 Mpps.
Pamäťový buffer (10K bodov) pre plánovanie trajektórie, ktorý je navrhnutý v DSP.
Podpora pre E-Gear a helikálnu interpoláciu.
Podpora pre E-CAM poskytujúca 256 bodov na popis CAM profilov, ktoré sú umiestnené v bufferi DSP.
Hardvérový núdzový vstup.
Strážny časovač.
Uchopenie pozície.
Porovnávanie pozície s triggerovaním až do 100 KHz a pamäťový buffer až do 100 K bodov v DSP.
Programovateľné prerušenie.
Podpora režimu portálu pomocou polo-zatvorenej slučky riadenia impulzného vlaku.
Kanály určené pre RDY/LTC vstup a SVON/CMP/CAM-DO/ERC výstup sú prepínateľné pre všeobecné vstupné a výstupné účely.

Súbory na stiahnutie:

PCI-1245_1285_DS(050924)20240509142706.pdf

Množstvo

Skladom

Nie je skladom (EÚ)

Skladom (Mimo EÚ) > 5 ks

Obchodné podmienky

Verzie produktov Advantech sú identifikované poslednými dvoma znakmi v názve produktu, pričom neskoršie písmená označujú novšiu verziu (napr. AE, BE, CE atď.).

PCI-1285 je 8-osová univerzálna PCI karta (podporujúca signálové sloty 3.3 V a 5 V) pre riadenie krokových/impulzných servo motorov navrhnutá pre aplikácie, ktoré vyžadujú riadenie interpolácie, synchronizáciu medzi viacerými osami, nepretržité kontúrovanie a vysokorýchlostné spúšťanie pre integrované riešenia strojového videnia. PCI-1285 využíva vysokovýkonné DSP a FPGA na výpočet pohybových trajektórií, riadenie synchronizácie času pre viac osí a spracovanie vstupov/výstupov, aby ponúkla funkcie, ako sú lineárna interpolácia až do 8 osí, kruhová interpolácia pre 2 osi, špirálová interpolácia, T/S-krivka akcelerácie/decelerácie a podobne. Okrem toho Advantech poskytuje knižnicu Common Motion API, grafický nástroj a používateľsky prívetivé príklady na zníženie programovacej záťaže, pomáhajúce užívateľom jednoducho dokončiť konfiguráciu a diagnostiku.

Početný/Enkodérový Vstup	Početný Rozsah	32-bit
Typ a Rozhranie Enkodéru	Počty na Enkódovací Cyklus	x1, x2, x4 (iba fázy A/B)
	Rozsah Vstupu	0~1 VDC pre nízku; 3.5~5 VDC pre vysokú
	Typ Vstupu	Kvadratúrny (fázy A/B) alebo hore/dolu
	Max. Frekvencia Vstupu	10 MHz pri x4 mód fázy A/B
Frekvencia	Vstup Signálu	Logická úroveň 1: 10~30 VDC Logická úroveň 0: 0~3 VDC
Všeobecné	Konektory	2 x 100-pin mini-SCSI konektor, ženský
	Vlhkosť (Prevádzková)	5~95% RH (bez kondenzácie)
	Vlhkosť (Skladovanie)	5~95% RH (bez kondenzácie)
Lokálne I/O	Všeobecný Vstupný Signál	Vstupné napätie: max. 24 VDC Oneskorenie vstupu: max. 100 us (oneskorenie izolácie) Signál: EMG (núdzové zastavenie) ORG, LMT+, LMT- INPOS (signál v pozícii) LTC (početné uzamknutie) RDY (servo pripravené) ALARM (servo alarm)
	Všeobecný Výstupný Signál	Výstupné napätie: otvorený kolektor max. 24 VDC Oneskorenie výstupu: max. 100 us (oneskorenie izolácie) Prúd odberu: 100 mA na kanál Signál: CMP (výstup porovnania pozície v rozsahu) SVON (servo zapnuté) RALM (reset alarmu vodiča) ERC (signál vynulovania počítadla)
Riadenie Pohybu Pulzného Typu	Interpolácia	2 až 8-osová lineárna, 2-osová kruhová, X-Y rovina s interpoláciou závitu Z
	Max. Výstupná Rýchlosť	5 Mbps
	Podpora Ovládača Motoru	Servomotor/stepovací motor pulzného typu
	Typ Výstupu Pulzu	Pulz/smer (1-pulz, 1-smer typ) alebo CW/CCW (2-pulz typ)
	Rozsah Počtu Krokov	±2, 147, 483, 646
	Rýchlostné Profily	T-Krivka, S-Krivka

Kód PCI-1285-AE

Na sklade 44 položky

Stiahnuť

PCI-1245_1285_DS(050924)20240509142706.pdf
