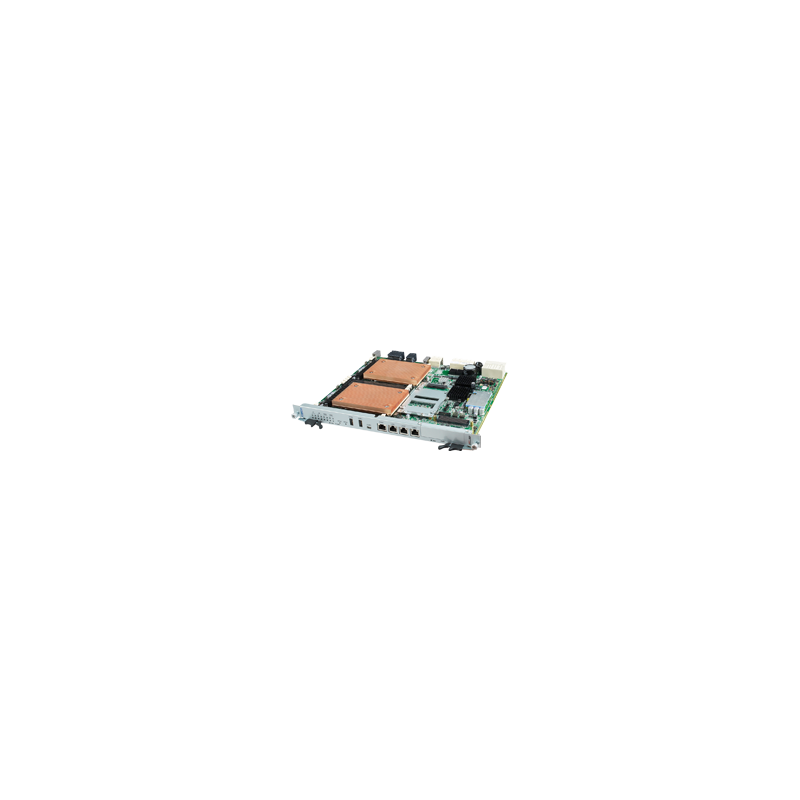

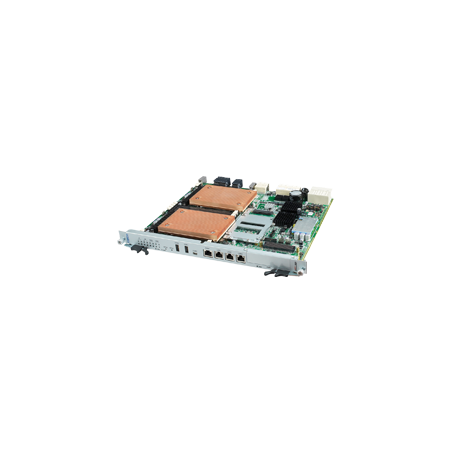

Advantech MIC-5332H2-P5E

MIC-5332 od spoločnosti Advantech je dvojprocesorový blade ATCA založený na platforme Intel® novej generácie. Umožňuje najvyšší výkon dostupný vo formáte ATCA s až 20 jadrami a 40 vláknami výpočtového výkonu, rýchlym rozhraním PCI Express gen. 3 s rýchlosťou až 8 Gb/s a najlepšou podporou virtualizácie vo svojej triede. Dve rozhrania QPI medzi procesormi zlepšujú priepustnosť a latencie prístupu do pamäte a I/O, keď jeden procesor potrebuje pristupovať k prostriedkom, ktoré sú umiestnené v druhom sokete. So štyrmi pamäťami DDR3 DIMM na socket v štvorkanálovom vyhotovení s rýchlosťou až 1866 Mbit/s ponúka MIC-5332 nielen lepšiu šírku pásma pamäte v porovnaní s trojkanálovými vyhotoveniami, ale dokáže tiež podporovať hustotu pamäte až 256 GB pomocou najnovšej technológie LR DIMM. Prekonáva predchádzajúcu generáciu dvojsocketových konštrukcií pri zachovaní podobných tepelných vlastností s vyváženým odporom prúdenia vzduchu.

Použitím najnovšieho PCH Intel® s integrovaným 4-portovým radičom SAS odpadá potreba externého pamäťového radiča, vďaka čomu je MIC-5332 ideálnou voľbou pre cenovo citlivé aplikácie riadiacej roviny. Hoci základný model podporuje dve rozhrania XAUI, inštaláciou modulu FMM-5001B Fabric Mezzanine Module (FMM) možno pridať podporu implementácie dvoch dvojhviezdičkových sietí. Okrem toho poskytuje zásuvka Fabric Mezzanine Module typu II s pripojením PCIe x16 možnosti rozšírenia o ďalšie vstupno-výstupné porty na prednom paneli, radiče pre vyťaženie a akceleráciu, ako sú akcelerátory Intel® QuickAssist™, motory pre vyťaženie IPSec alebo logika špecifická pre zákazníka. FMM majú nielen vyššiu šírku pásma PCI Express ako AMC, ale v porovnaní s pokročilými kartami Mezzanine Cards sa dobre integrujú aj z hľadiska tepelného dizajnu a nehnuteľností na doske. Okrem toho sa FMM dajú opakovane používať na RTM a v rôznych dizajnoch blade. Vďaka tejto bezkonkurenčnej flexibilite v kombinácii s najvýkonnejšími dostupnými procesormi Intel® Xeon® je MIC-5332 rovnako vhodná pre pracovné zaťaženie aplikačnej aj dátovej roviny.

Integrovaný firmvér IPMI bol kompletne vyvinutý spoločnosťou Advantech, aby ponúkol väčšiu modularitu a flexibilitu pre prispôsobenie funkcií správy systému, najmä pokiaľ ide o prispôsobenie návrhu systému tak, aby spĺňal cieľové nákladové body bez obetovania funkcií a času uvedenia na trh. Aktualizácie založené na HPM.1 sú k dispozícii pre všetky programovateľné komponenty (BIOS, firmvér IPMC, FPGA) vrátane podpory spätného vrátenia. Riešenie IPMI od spoločnosti Advantech v kombinácii s optimalizovaným systémom AMI UEFI BIOS naďalej ponúka pokročilé funkcie používané v predchádzajúcej generácii bladeov MIC-532x, ako sú redundancia systému BIOS, synchronizácia hodín v reálnom čase, zálohovanie CMOS, prepísanie CMOS a zrkadlenie MAC. Firmvér Advantech IPMI bol testovaný na zhodu s CP-TA pomocou testovacej sady Polaris Networks ATCA Test Suite.

MIC-5332 podporuje za prevádzky vymeniteľné RTM, ako napríklad RTM-5104 pre potreby vysokej dostupnosti (HA), zadné I/O a duálne úložisko SAS s RAID, ako aj voliteľný modul FMM (Fabric Mezzanine Module). Ďalšie informácie o dostupných RTM získate od spoločnosti Advantech. Návrh FPGA na palube uľahčuje úpravy podľa požiadaviek zákazníka a návrh základnej dosky možno upraviť alebo prispôsobiť iným tvarovým faktorom prostredníctvom služieb prispôsobenia DMS spoločnosti Advantech.
