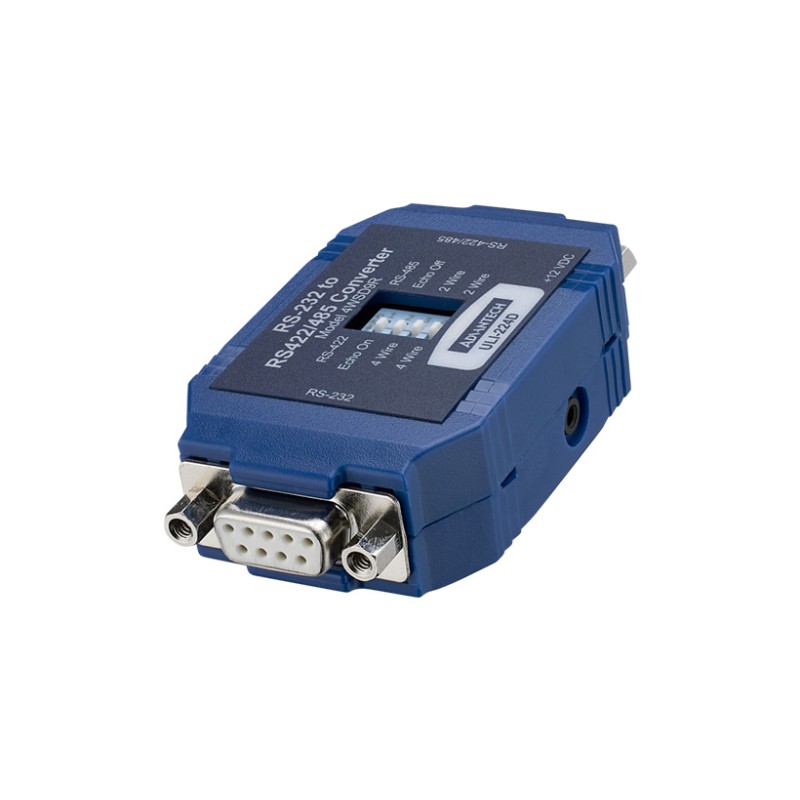

Advantech BB-4WSD9R

Model 4WSD9R, univerzálny sériový prevodník, umožňuje konverziu RS-232 na RS-422/RS-485 pomocou napájania z portu alebo externého zdroja. Údaje sa konvertujú v oboch smeroch. Vysielané údaje RS-232 sa konvertujú na vyvážené vysielané údaje RS-422 alebo RS-485. Prijaté signály RS-422/485 sa konvertujú na RS-232. Port RS-232 je konektor DB9 (DCE) s podporovanými kolíkmi 2 (RD), 3 (TD) a 5 (Signal Ground). Kolíky 7 (RTS) a 8 (CTS) sú spojené. Kolíky 6(DSR), 1(DCD) a 4(DTR) sú tiež spojené. Model 4WSD9R má konektor DB9 samica RS-485. Automatické riadenie odosielania údajov - Na rozdiel od konvertorov, ktoré vyžadujú programovanie hardvérových signálov handshaking na riadenie prevádzky RS-422 alebo RS-485, model 4WSD9R poskytuje automatické riadenie odosielania údajov. Na ovládanie ovládača RS-422/485 nie je potrebné žiadne handshaking. Prevádzkový režim sa nastavuje pomocou ponorného prepínača. V režime RS-485 je ovládač RS-485 aktivovaný špeciálnym obvodom, ktorý sníma vstup RS-232 TD. V poloduplexnom režime RS-485 je prijímač povolený, keď sa nevysiela. Pri plne duplexnej prevádzke je prijímač nastavený ako vždy povolený. V režime RS-422 sú vysielač a prijímač vždy povolené. Napájanie portu cez RS-232 - Prichádzajúce dátové linky RS-232 v stave high (vysoký) alebo low (nízky) sa používajú na napájanie portu prevodníka. Ak sú k dispozícii dve výstupné linky RS-232 handshake a vedenie kábla je krátke, nie je potrebné žiadne externé napájanie. Čím viac liniek handshake je k dispozícii, tým je pravdepodobnejšie, že jednotka môže byť portovo napájaná. Ak sú linky handshake zvýšené a nepoužíva sa ukončenie, účinnosť napájania sa výrazne zvyšuje. Externé napájanie - na prevádzku prevodníka sú potrebné menej ako 3 mA - plus záťažový prúd. Ak nie je k dispozícii dostatočné napájanie z portu RS-232, alebo nie je k dispozícii dostatok liniek handshake, alebo sa vyžaduje väčší záťažový prúd, prevodník sa môže napájať z externého zdroja 12 V DC s 2,5 mm zástrčkou (kladná koncovka). Zásuvka DC na prevodníku podporuje externé napájanie. (Napájací zdroj nie je súčasťou dodávky, predáva sa samostatne.)

Všeobecné	Teplota	0 až 70C
Sériová komunikácia	Sériový prevodník	RS-232 na RS-422/485
Všeobecné	Sériový typ	RS-422/485
Sériová komunikácia	Typ konektora sériového portu	1 x DB9 samica, 1 x DB9 samica
Všeobecné	Konektor RS-232	DB9 žena
Sériová komunikácia	Číslo sériového portu	1
Všeobecné	Konektor RS-422/485	DB9 žena
Sériová komunikácia	Maximálna rýchlosť sériového prenosu	115,2 Kb/s
Prostredie	Teplota (prevádzkový rozsah)	0 ~ 70°C
Napájanie	Napájací vstup (DC)	12 VDC
	Napájací vstup (sériový)	Napájanie z portu RS-232
Príslušenstvo Všeobecné	Montáž	Inline
