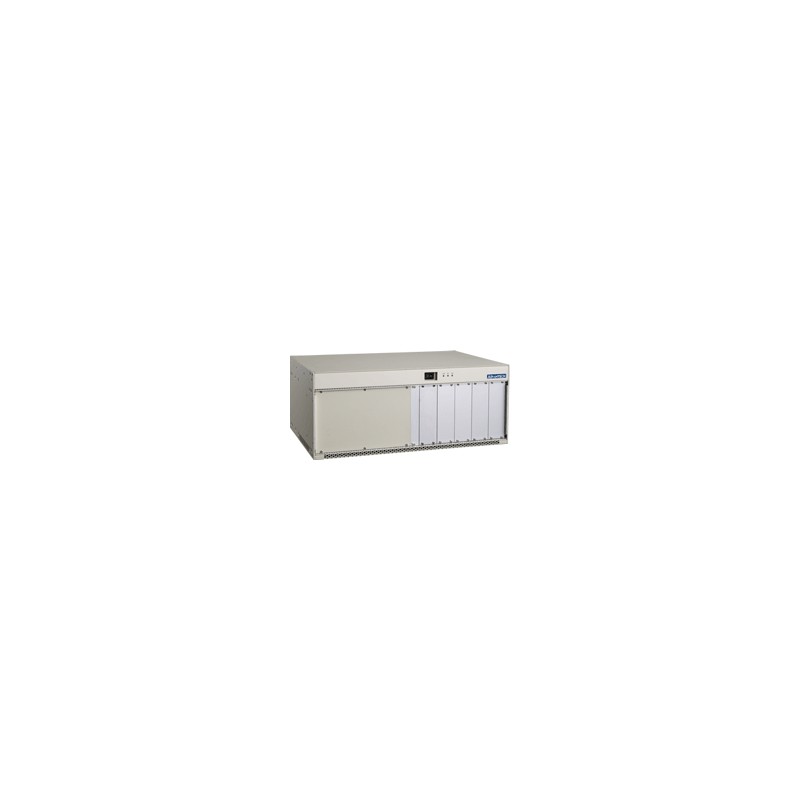

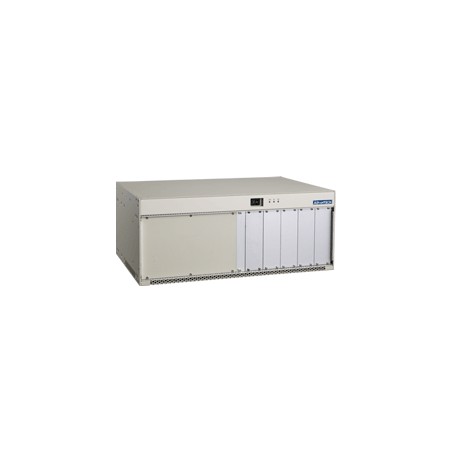

Advantech MIC-3022CE

MIC-3022 je 4U skriňa navrhnutá na hostenie až 8 CompactPCI 3U kariet pripojených cez 32bitový 33MHz alebo 66MHz PCI zbernicu alebo sériovú zbernicu. Šasi môže byť napájané pomocou PICMG2.11 CPCI napájacích zdrojov alebo ATX 400W napájacieho zdroja pre cenovo citlivé aplikácie. CPCI napájací zdroj podporuje širokú škálu aplikácií v priemyselnom trhu, ktoré vyžadujú robustnú, kompaktnú a spoľahlivú platformu. Zadné prechodové moduly môžu byť inštalované pre každý z 8 slotov na podporu rozšírenia vstupov/výstupov. Skriňa MIC-3022 je k dispozícii pre dva typy backplane dosiek; Legacy backplane poskytuje až 8 periférnych PCI slotov, zatiaľ čo hybridný backplane ponúka tri PCI sloty a štyri sériové sloty. Ako hybridný systém ponúka jednoduché a nákladovo efektívne riešenie migrácie z paralelného 3U CompactPCI® na sériové CompactPCI® cez štandard CompactPCI PlusIO namiesto mostíka alebo aktívnej logiky. Na ušetrenie periférnych slotov sú na hybridnej backplane doske rezervované dva SATA konektory pre rozšírenie úložiska pomocou káblového pripojenia. Šasi môže byť napájané pomocou PICMG2.11 CPCI napájacích zdrojov alebo ATX 400W napájacieho zdroja pre cenovo citlivé aplikácie. Štyri vysokovýkonné ventilátory poskytujú dostatočný prietok vzduchu pre všetky sloty, čo umožňuje konfigurácie systému, ktoré môžu byť použité v prostrediach s rozšíreným teplotným rozsahom. S podporou predných vymeniteľných napájacích zdrojov a prídavných kariet, ako aj so zjednodušeným mechanizmom na výmenu ventilátorov, systémy založené na MIC-3022 môžu podporovať MTTR (mean time to repair) 5 minút alebo menej.
