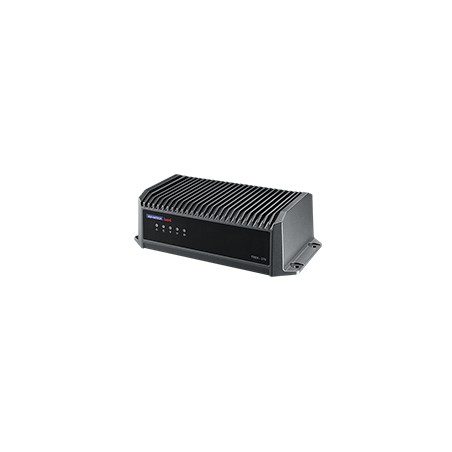

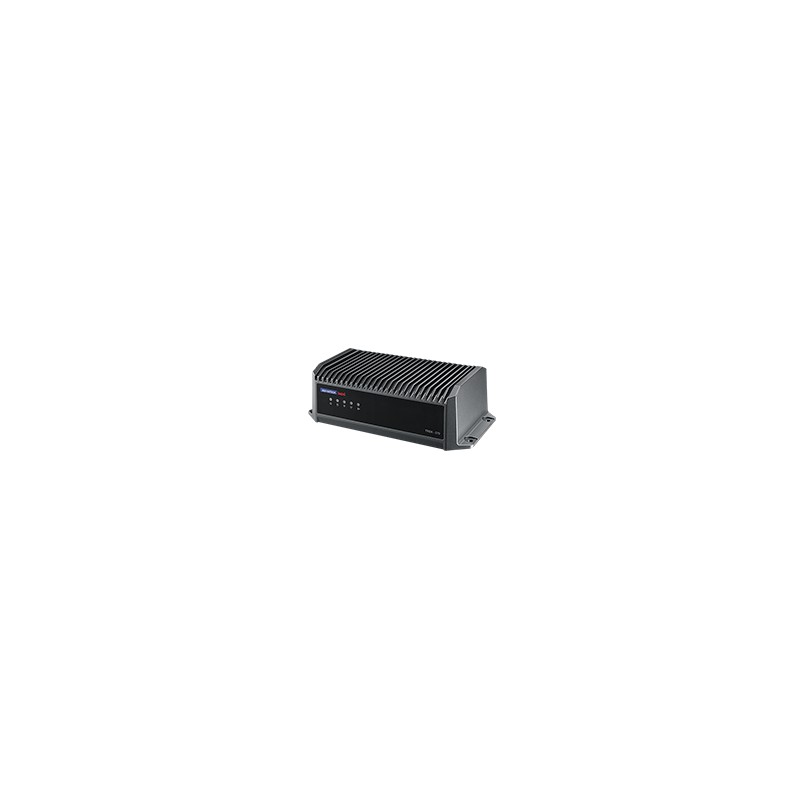

Advantech TREK-570-LWBXB1E

TREK-570 je kompaktní a ekonomický výpočetní box určený pro vozidla, vybavený procesorem Intel Atom E3826 SOC, primárně navržený pro trh s řízením vozových parků. Může pracovat v extrémních podmínkách díky funkcím, jako je široký pracovní teplotní rozsah (-30 až 70° C) a ochrana proti nárazům a vibracím, splňující standardy MIL-STD-810G a 5M3. Speciální ochrana napájení (ISO 7637-2/SAE J1455 Class A/SAE J1113) a inteligentní správa napájení vozidla (např. zpoždění zapalování, monitorování nízkého napětí baterie) zabraňují tomu, aby abnormální elektrický šum a přepětí ovlivnily systém, chrání jej před poškozením způsobeným přechodným napájením vozidla. TREK-570 v kombinaci s různými I/O konektory může být připojen k zařízením, jako jsou TPMS (systémy monitorování tlaku v pneumatikách), zadní kamera (pro parkovací monitorování) a zařízení CAN Bus. Má dva porty CAN Bus a podporuje několik typů protokolů pro vozidla (např. J1939, OBD-II/ISO 15765) pro diagnostiku vozidel a řízení chování řidiče. Vestavěná bezdrátová komunikace (WWAN, WLAN, BT) umožňuje TREK-570 odesílat důležité informace o řidiči/vozidle/lokalitě/nákladu zpět do řídicího centra. Navíc, TREK-570 má rezervována duální rozhraní pro displej a zvuk podporující různé rozlišení, což umožňuje poskytovat různé aplikace na různé displeje; například jedna aplikace pro řidiče vozového parku a jiná pro cestující pro aplikace IVI a digitální značení.

Jádro	Procesor	Intel Atom® E3826, dvoujádrový, 1,46 GHz
	Paměť	1 x 4 GB DDR3L SODIMM 1600 MHz, non-ECC
	Grafika	Integrovaný 2D/3D grafický engine
	Operační systém	Win10 IoT LTSB, Linux Lubuntu 16.04
Úložiště	mSATA	1 x 32 GB UMLC, SQFlash mSATA, s podporou spuštění systému
Displej	Smart Display Ports	1 x 12V/2A napájecí výstup pro TREK-30x 1 x 18-bit LVDS s rozlišením 800 x 480/1024 x 768 a automatickou detekcí 1 x Line-Out2 (pro reproduktory TREK-30x) 2 x UART (TX/RX, TX/RX/RTS) (pro dotykovou obrazovku, horké klávesy a ovládání senzoru jasu/světla) 1 x USB 2.0 Type-A 1 x Tlačítko napájení 1 x Tlačítko reset
	HDMI	1 x HDMI (až do rozlišení 2560 x 1600)
Rozšíření	Edge AI	1 x plná velikost, mini PCIe (PCUe/USB 2.0) pro edge AI; podporuje až Hailo 8R (13 tops)
Senzory	_	1 x g-senzor a gyroskop
I/O	Vozidlové I/O	2 x CAN bus s podporou raw CAN, J1939 a OBD-II/ISO 15765 (konfigurovatelné přes firmware) 1 x J1708 s podporou J1587 1 x 4-vodičové RS-485 s automatickým řízením toku
	Obecné I/O	2 x 4-vodičové RS-232 4 x Izolované DI (suchý kontakt) 4 x Izolované DO (výstup otevřený kolektor, řízený relé) 1 x CVBS-In (pro monitorování zadního pohledu v reálném čase) 1 x Line-Out 1 x Mic-In
	Standardní I/O	1 x USB 3.0 Type-A (zadní strana, s klipem na kabel) 1 x USB 2.0 Type-A (zadní strana, s klipem na kabel) 1 x Vysokorychlostní plné RS-232, DB-9 (Pin 9 = prstenec, 12/5 V @0,5 A v BOM; volitelné přes nastavení jumperu) 1 x Giga LAN, s uzamykatelným RJ-45 konektorem
	Indikátory LED	5 x LED, Napájení (červená), Úložiště (žlutá), WLAN (zelená), WWAN (zelená) a GPS (žlutá)
	Tlačítko napájení	Přes TREK-30x chytrý displej ve vozidle; systém je zapnut zapalováním vozidla jako výchozí
	Tlačítko reset	1 x Tlačítko reset (přístupné zepředu s ochranou zámkem)
RF	WLAN + Bluetooth	IEEE 802.11a/b/g/n/ac/ax + Bluetooth V5.X přes plný mini PCIe slot (volitelně dostupné výkonné WLAN/WLAN roaming na vyžádání)
	WWAN	4G (LTE, HSPA+, GSM/GPRS/EDGE, EV-DO Rev. a1, 1xRTT) Sierra AirPrime WP76XX přes plný mini PCIe slot (výchozí: WP7610 pro US)
	GPS	Vestavěný uBlox MAX-M8Q (Max-M8U modul je projektově založený) s GPS/GLONASS/BeiDou 3 v 1 modul
	Anténa	5 x otvory pro antény typu SMA pro GPS, Wi-Fi+Bluetooth MIMO, WWAN/LTE MIMO
Napájení	Vstupní napětí	12/24 V napájení vozidla (6 ~ 32 VDC vstup) (v souladu s ISO 7637-2 a SAE J1113)
	Inteligentní správa napájení vozidla (iVPM 2.0)	Správa zapnutí/vypnutí/hibernace systému (programovatelný zapalovací on/off/zpoždění) Správa celkového napájení PoE/zapnutí/vypnutí (přes MRM SDK) Podpora událostí probuzení: probuzení na alarm (RTC), probuzení na volání/SMS a probuzení na G-senzor Ochrana napájení systému (ochrana proti nízkému napětí baterie vozidla) Monitorování a diagnostika systému
Mechanické	Rozměry (Š x V x H)	Samostatná jednotka: 230 x 72 x 118 mm (9,05 x 2,83 x 4,64 in) S krytem I/O s hodnocením IP54: 230 x 72 x 198 mm (9,05 x 2,83 x 7,79 in)
	Hmotnost	Samostatná jednotka: 2,0 kg (4,4 lb) S krytem I/O s hodnocením IP54: 2,7 kg (5,95 lb)
Prostředí	Otřesy / Vibrace	MIL-STD-810G, EN60721-3(5M3)
	IP Hodnocení	IP30 (volitelně dostupný kryt I/O s hodnocením IP54 na vyžádání)
	Teplota skladování	-40 ~ 80 °C/-40 ~ 176 °F
	Bezpečnost	UL/cUL, CB
	EMC	CE, FCC, CCC
	Předpisy pro vozidla	E-Mark (E13)
	Provozní teplota	-30 ~ 70°C bez proudění vzduchu
	Předpisy RF	CE (R&TTE), FCC ID, PTCRB
