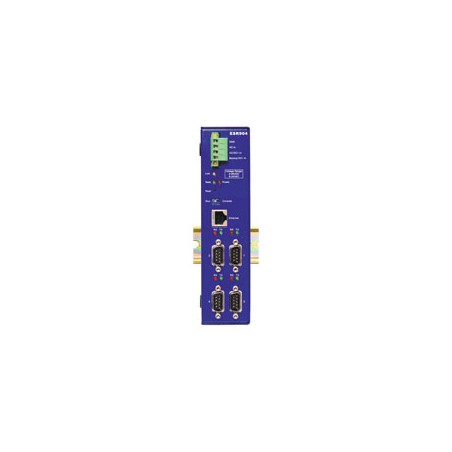

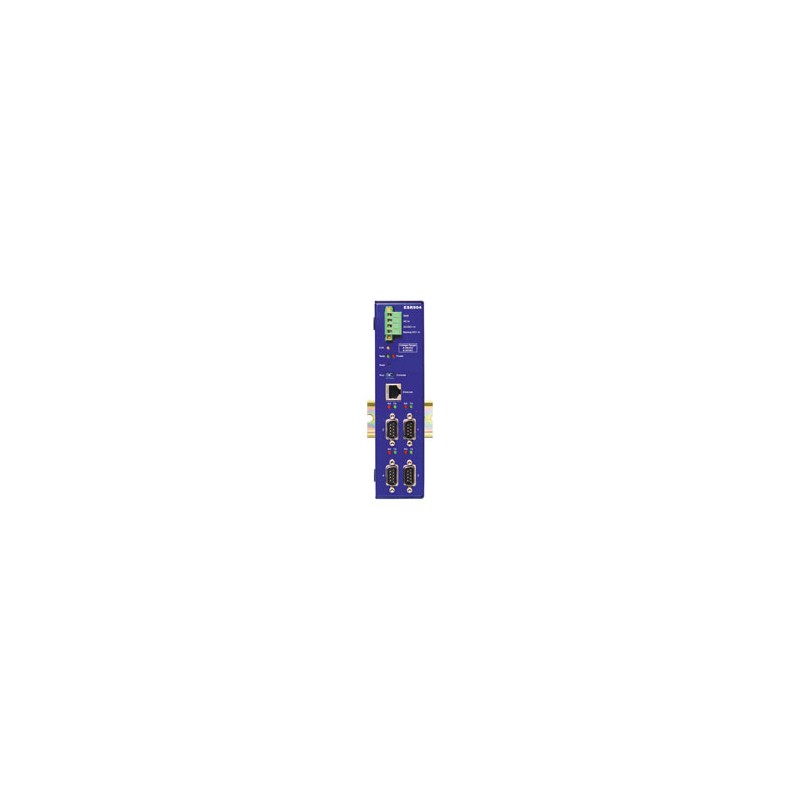

Advantech BB-ESR904

Beschreibung Industrielle und kommerzielle Mess- und Steuerungssysteme verfügen oft über eigenständige Geräte mit ungenutzten seriellen Schnittstellen. Mit den SmartWorx ESRx Serial Servern von B B können Sie diese Schnittstellen in Ihr bestehendes LAN oder WAN einbinden. So haben Sie Zugriff auf mehr Informationen und können diese Geräte von einem Kontrollraum, einem Büro oder einem entfernten Standort über ein WAN konfigurieren, verwalten und Fehler beheben. Sparen Sie sich die Kosten, die Zeit und die Mühe, einen Laptop zu den Geräten zu tragen, die sich in weit entfernten, kalten, schmutzigen oder ungemütlichen Umgebungen befinden. Die seriellen ESRx-Server sind für industrielle Umgebungen konzipiert und verfügen über ein IP30-zugelassenes, schlankes, auf DIN-Schienen montierbares Gehäuse. Sie arbeiten mit einer Reihe von Spannungen mit Wechsel- oder Gleichstrom, verfügen über Klemmenleisten-Stromanschlüsse und unterstützen sogar redundante Gleichstromversorgung. Eine externe Stromquelle ist erforderlich (nicht im Lieferumfang enthalten, separat erhältlich). Schließen Sie ein serielles Gerät an den seriellen Anschluss des ESRx an und verbinden Sie den ESRx mit Ihrem LAN. Ihr Netzwerkcomputer "sieht" das Gerät über das Netzwerk als eine virtuelle serielle Verbindung. Die seriellen ESRx-Server unterstützen TCP- oder UDP-Protokolle und ermöglichen das Senden an und Empfangen von mehreren IP-Adressen. Es gibt vier Methoden zur Konfiguration: Vlinx Management Software, Web Server, Telnet oder eine direkte RS-232 Konsolenverbindung mit einem Terminalprogramm. Betrieb (Weitere Einzelheiten finden Sie in der Bedienungsanleitung.) Auf die seriellen ESRx-Server kann über einen beliebigen Webbrowser (z. B. Internet Explorer) im LAN/WAN zugegriffen und diese konfiguriert werden, so dass Sie die Software und Ihr serielles Gerät aus der Ferne verwalten und Fehlersuchen außerhalb des Standorts durchführen können. Vlinx ESRx Serielle Server bieten eine automatische Wiederaufnahme der TCP-Datenverbindung im Falle eines Stromausfalls oder eines Verlusts der Ethernet-Verbindung auf dem Client oder Server. Sobald die Heartbeat-Verbindung hergestellt ist, sendet der Server alle fünf Sekunden ein Signal an den Client, bis die Kommunikation wiederhergestellt ist. Ohne diese Funktion wäre ein Gerät, das die Verbindung verliert und nicht mehr kommuniziert, nicht in der Lage, die Verbindung wiederherzustellen, ohne dass sich eine Person physisch um das Problem kümmert. Die Heartbeat-Funktion funktioniert mit virtuellen COM- und TCP-Direkt-IP-Verbindungen. Die Vlinx Manager Software ermöglicht einen einfachen Zugriff auf den seriellen Server, um den Server und seine Ports zu konfigurieren, die Firmware zu aktualisieren und den Portstatus und die Aktivität zu überwachen. Wenn der Vlinx Manager geöffnet wird, sucht er nach allen seriellen Servern im Netzwerk und zeigt sie an. Mit der Funktion Monitor Port können Sie von jedem PC im LAN/WAN aus den Kommunikationsstatus aktiv einsehen und Fehler beheben. Es wird angezeigt, wenn eine Client-Verbindung zum Server besteht und die IP-Adresse des Clients. Sie zeigt die Anzahl der übertragenen und empfangenen Bytes sowie den Status der Hardware-Handshaking-Leitungen an.

Allgemein	Technologie	Serienmäßig
	Anzahl der seriellen Anschlüsse	4
	Serieller Typ	RS-232/422/485
	Anzahl der Ethernet-Anschlüsse	1
	Montage	DIN, Platte
	Power	9 bis 48VDC, 8 bis 24VAC
	Temperatur	-10 bis 80C
