Explosionsgeschützter LoRaWAN Smart Vibration Sensor in einer Ölraffinerie
Raffinerien sind sehr große Industriekomplexe, die viele verschiedene Verarbeitungseinheiten und Hilfsanlagen umfassen, wie z. B. Rohöl-Destillationsanlagen, Vakuum-Destillationsanlagen, Wärmetauscher, Kühltürme und vieles mehr. Diese Anlagen sind über einen riesigen Industriekomplex verstreut, und einige von ihnen befinden sich in gefährlichen Umgebungen oder an fast unzugänglichen Orten, was die Wartung extrem erschwert.
Das Projekt benötigte eine vorintegrierte Lösung für die vorausschauende Wartung, die intelligente Sensoren, IoT-Software und eine Cloud-Plattform miteinander verbindet, um den täglichen Betrieb von Raffinerien neu zu gestalten und ihre Effizienz, Sicherheit und Gewinne zu steigern.
Systemanforderungen
Aufgrund des großen Geländes der Raffinerie und der langen Liste der zu überwachenden Anlagen wäre es zu kostspielig, Sensorknoten mit lokalen Gateways zu verkabeln. Die vielen Metalloberflächen auf dem gesamten Gelände würden auch die Installation von Kabeln erschweren. Außerdem mussten alle Geräte für den Einsatz im Freien und in gefährlichen Umgebungen geeignet sein, um die Sicherheitsanforderungen zu erfüllen. Daher wurde ein explosionsgeschützter drahtloser Vibrationssensor mit integrierter privater LoRaWAN-Netzwerklösung und einem Datenverwaltungsdienst benötigt, um die wachsenden Management- und Betriebsherausforderungen manueller Inspektionen zu überwinden und die Wartungskosten zu senken.
Projektimplementierung
Advantech WISE-2410X Explosionsgeschützter LoRaWAN Smart Vibration Sensor
Actility ThingPark Enterprise
AWS IoT SiteWise
Systembeschreibung
Der WISE-2410X, ein integrierter Schwingungs- und Temperatursensor in Schutzart IP65 mit ATEX2- und IECEx-Zertifizierung (Zone 2 und Zone 21) für die Installation in gefährlichen und explosionsgefährdeten Umgebungen, wurde an allen rotierenden Anlagen montiert. Er liefert Betriebszustände durch den Quervergleich von RMS-Drehzahlen und Eigenwerten mit ISO 10816-3-Normen und Schwingungskennwerten. Durch den Einsatz von LoRaWAN bietet die schlüsselfertige Lösung für die vorausschauende Wartung eine bidirektionale Kommunikation mit großer Reichweite (bis zu 15 km) zwischen Sensoren und Gateways, so dass weniger Geräte im Feld installiert werden müssen.
Die ThingPark Enterprise IoT-Plattform bietet eine private LoRaWAN-Netzwerklösung und verwaltet über 35.000 kommerzielle Gateways weltweit. Sie ermöglichte die Einrichtung eines dedizierten und vollständig kontrollierten LoRaWAN-Netzwerks in der Raffinerie.
AWS IoT SiteWise, ein verwalteter Dienst, ermöglicht das Sammeln, Organisieren und Analysieren von Industriedaten vor Ort und den Aufbau hybrider Industrieanwendungen, die nahtlos zwischen Edge und Cloud funktionieren.

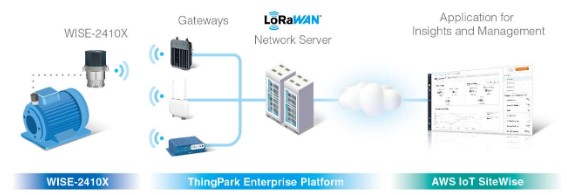

Systemdiagramm
Zusammenfassung
Die vorintegrierte Standardlösung für vorausschauende Wartung, die Actility, AWS und die technologischen Stärken von Advantech kombiniert, hat die Produktivität verbessert, den Arbeitsaufwand reduziert und die Gewinne in der Ölraffinerie gesteigert. Die Raffinerie ist nun in der Lage, rotierende Anlagen aus der Ferne zu überwachen, Nutzungsdaten häufiger zu erfassen und ein zentrales Management von jedem Ort und zu jeder Zeit durchzuführen.
